Productdetails:
|
Hoog licht: | 190 nm laserinstrument,25um laserinstrument,5000 W laservermogensmeters |
---|

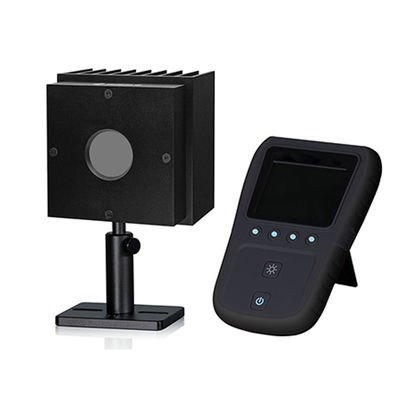

Een laservermogensmeter bestaat uit een laservermogenssensor (of detectorkop genoemd), een weergave-eenheid en relevante accessoires.Onze sensoren kunnen de laserstralen meten op lasergolflengten van 190nm tot 25um en een maximaal laservermogen van 5000W.Deze vermogensmeters worden gebruikt bij het meten en bewaken van het laservermogen.
Detecteerbaar spectraal bereik: 0,19 tot 25 μm
De sensoren en monitoren zijn gevoelig en kunnen dus worden gebruikt om het laservermogen in lasers en lasermachines te bewaken voor tijdige bewaking.Kan ook worden gebruikt in compacte en draagbare laservermogensmeters.
Aanpasbare specificaties
≤ 50 mm detectoropening
Van toepassing op breedbandbereik van UV tot midden-infrarood
Minder dan 1% meetonzekerheid
algemene specificaties
Spectraal bereik (μm) | 0,19 - 25 | ||
Maximaal vermogen (W) | Referentieradiatormaat en lichtvlekmaat | ||
Maximale detectoropening (mm) | ≤ 50 | ||
Uniformiteit (±%) | < 1, < 3, < 5 | ||
Meetonzekerheid (±%) | < 1 | ||
Niet-lineariteit met macht (±%) | < 1 | ||
Vermogensnauwkeurigheid (±%) | < 2,5 | ||
Type detector | MA | Hoofdkwartier | VG |
Maximale gemiddelde vermogensdichtheid | 20kW/cm²,40W,CW | 0,5kW/cm²,40W,CW | 0.05kW/cm²,40W,CW |
Maximale energiedichtheid | 0,15J/cm², 1064nm,1ns | 0,25J/cm²,1064nm, 1ns | 1.6J/cm²,1064nm,1ns |

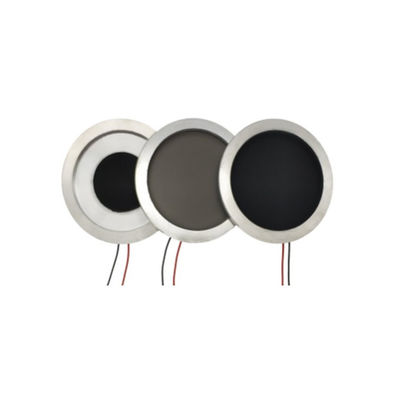

Specificaties
Afmetingen en soorten sensoren (mm) | Afmetingen koellichaam (mm) | Koelmethode | Responstijd (sec.) | Maximale detectoropening (mm) | Vermogensbereik |
Φ32 x 3 sensor o | 38x38x29 | Luchtgekoeld | < 1 | 19 | 10mW - 10W |
Φ44 x 3 sensor een | 57x57x44 | Luchtgekoeld | < 1 | 19 | 10mW - 20W |
Φ44 x 3 sensor een | 65x65x50 | Luchtgekoeld | < 1 | 19 | 10mW - 40W |
Φ44 x 3-sensor b | 6x65x95 | Geventileerd | < 1 | 19 | 10mW - 150W |
Φ72 x 3 sensor c | 100x100x80 | Luchtgekoeld | < 2 | 40 | 100mW - 100W |
Φ72 x 3 sensor d | 125x125x95 | Luchtgekoeld | < 2,5 | 40 | 100mW - 200W |
Φ72 x 4 sensor e | 100x100x 09 | Geventileerd | < 2,5 | 40 | 100mW - 250W |
Φ72 x 5 sensor f | 125x125x136 | Geventileerd | < 3,5 | 40 | 300mW - 350W |

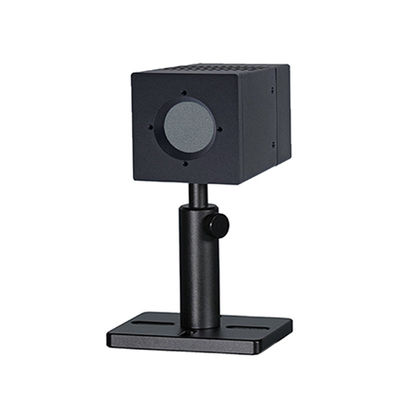

De sensoren kunnen worden gebruikt voor het online bewaken van het laservermogen in laserbewerkingssystemen.Verschillende uitgangssignalen en spectrumbereik zijn op aanvraag verkrijgbaar.
Aanpasbare specificaties
Afmeting detectoropening ≤ 50 mm
Spectrale golflengte of spectraal bereik is beschikbaar
Verschillende soorten signaaluitvoer
Onderdeel nummer | STCH-020-MA-19 | STCH-050-MA-19 | STCH-050-MA-19A |
Uitgangssignaal | Analoog/RS232 digitaal/USB digitaal | Analoog/RS232 digitaal/USB digitaal | Analoog/RS232 digitaal/USB digitaal |
Spectraal bereik, μm | 0,19 - 25 | 0,19 - 25 | 0,19 - 25 |
Minimaal vermogen, mW | 10 | 30 | 30 |
Maximaal vermogen (W) Standalone | 10 | 15 | 15 (vervolg), 25 (12 min), 50 (4 min) |
Maximaal vermogen (W) Koellichaam | 20 | 50 | 50 |
Meetvermogen | |||
Resolutie, mW | 0.2 | 0,5 | 0,5 |
Meetonzekerheid, ±% | < 1 | < 1 | < 1 |
Niet-lineariteit met vermogen, ±% | < 1 | < 1 | < 1 |
Vermogensnauwkeurigheid, ±% | < 3 | < 3 | < 3 |
Responstijd, sec. | < 1 | < 1 | < 1 |
Type detector | MA | MA | MA |
Detectoropening, mm | 19 | 19 | 19 |
Schade drempel | |||
Maximale gemiddelde vermogensdichtheid | 20kW/cm²,10W,CW | 20kW/cm²,10W,CW | 20kW/cm²,10W,CW |
Maximale energiedichtheid | 0,15J/cm², 1064ns, 1ns | 0,15J/cm², 1064ns, 1ns | 0,15J/cm², 1064ns, 1ns |
Fysieke eigenschappen | |||
Afmetingen, mm | 50 × 50 × 29 | 60 × 60 × 29 | 60 × 60 × 58 |
Koelmethode | Luchtgekoeld | Luchtgekoeld | Luchtgekoeld |
Kabellengte, m | 1.5 | 1.5 | 1.5 |

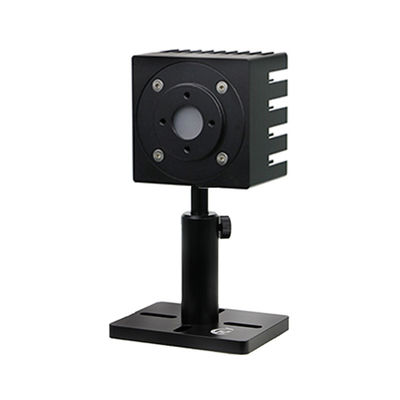

Luchtgekoeld
10/19 mm detectoropening
Spectrale golflengte of spectraal bereik is beschikbaar
Energietestfunctie met enkele puls
Sluit de USB-uitgangsinterface aan op de pc-poort
Tot 80W in 1 Min
Onderdeel nummer | STCH-20F-MA-10 | STCH-20F-HQ-10 | STCH-20F-VG-10 | STCH-40F-MA-19 | STCH-40F-HQ-19 | STCH-40F-VG-19 |
Spectraal bereik, μm | 0,19 - 25 | 0,19 - 25 | 0,19 - 25 | 0,19 - 25 | 0,19 - 25 | 0,19 - 25 |
Vermogensbereik | 10mW - 20W (60W) | 10mW - 20W (60W) | 10mW - 20W (60W) | 10mW - 40W (80W) | 10mW - 40W (80W) | 10mW - 40W (80W) |
Intermitterende meetkracht | 20W (continu), 40W (3min), 60W (2min) | 20W (continu), 40W (3min), 60W (2min) | 20W (continu), 40W (3min), 60W (2min) | 40W (continu), 60W (3min), 80W (2min) | 40W (continu), 60W (3min), 80W (2min) | 40W (continu), 60W (3min), 80W (2min) |
Oplossing | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
Meetonzekerheid ±% | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 |
Niet-lineariteit met macht ±% | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 |
Vermogensnauwkeurigheid ±% | < 3 | < 3 | < 3 | < 3 | < 3 | < 3 |
Responstijd, sec. | < 1 | < 1,5 | < 3 | < 1 | < 1,5 | < 3 |
Type detector | MA | Hoofdkwartier | VG | MA | Hoofdkwartier | VG |
Detectoropening (mm) | 10 (19) | 10 (19) | 10 (19) | 19 | 19 | 19 |
Maximale gemiddelde vermogensdichtheid | 20kW/cm², 10W, CW |
0,5kW/cm², 10W, CW |
0,05kW/cm², 10W, CW | 20kW/cm², 10W, CW |
0,5kW/cm², 10W, CW |
0,05kW/cm², 10W, CW |
Maximale energiedichtheid | 0,15J/cm², 1064nm, 1ns | 0,25J/cm², 1064nm, 1ns | 1,6J/cm², 1064nm, 1ns | 0,15J/cm², 1064nm, 1ns | 0,25J/cm², 1064nm, 1ns | 1,6J/cm², 1064nm, 1ns |
Afmetingen (mm) | 57 x 57 x 44 | 57 x 57 x 44 | 57 x 57 x 44 | 65 x 65 x 50 | 65 x 65 x 50 | 65 x 65 x 50 |
Koelmethode | Luchtgekoeld | Luchtgekoeld | Luchtgekoeld | Luchtgekoeld | Luchtgekoeld | Luchtgekoeld |
Kabeltype | DB-9M | DB-9M | DB-9M | DB-9M | DB-9M | DB-9M |
Kabellengte (m) | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
Luchtgekoeld
40 mm detectoropening
Spectrale golflengte of spectraal bereik is beschikbaar
Energietestfunctie met enkele puls
Sluit de USB-uitgangsinterface aan op de pc-poort
TOT 400W in 1 Min
Onderdeel nummer | STCH-60F-CA-30 | STCH-100F-CA-40 | STCH-200F-CA-40 |
Spectraal bereik, μm | 0,19 – 25 | 0,19 – 25 | 0,19 – 25 |
Vermogensbereik | 50mW - 60W (100W) | 100mW - 100W (200W) | 100mW – 200W(400W) |
Intermitterende meetkracht | 60W (vervolg) 80W (8min) 100W (3min) |
100W (vervolg) 150W (3min) 200W (1min) |
200W (vervolg) 300W (2min) 400W (1min) |
Oplossing | 3.5 | 3 | 10 |
Meetonzekerheid, ±% | < 1 | < 1 | < 1 |
Niet-lineariteit met vermogen, ±% | < 1 | < 1 | < 1 |
Vermogensnauwkeurigheid, ±% | < 3 | < 3 | < 3 |
Responstijd, sec | < 2 | < 2 | < 2,5 |
Type detector | CA | CA | CA |
Detectoropening, mm | 30 | 40 | 40 |
Maximale gemiddelde vermogensdichtheid | 20kW/cm², 10W, CW | 20kW/cm², 10W, CW | 20kW/cm2, 40W, CW |
Maximale energiedichtheid | 0,3J/cm², 1064nm, 1ns | 0,3J/cm², 1064nm, 1ns | 0.3J/cm2, 1064nm, 1ns |
Afmetingen, mm | 80 × 80 × 70 | 100 × 100 × 80 | 125 × 125 × 95 |
Koelmethode | Luchtgekoeld | Luchtgekoeld | Luchtgekoeld |
Kabeltype | DB-9M | DB-9M | DB-9M |
Kabellengte (m) | 1.5 | 1.5 | 1.5 |
Ventilator gekoeld
30/40 mm detectoropening
Spectrale golflengte of spectraal bereik is beschikbaar
Energietestfunctie met enkele puls
Sluit de USB-uitgangsinterface aan op de pc-poort
TOT 600W in 1 Min
Onderdeel nummer | STCH-F150-CA-30 | STCH-F250-CA-40 | STCH-F350-CA-40 |
Spectraal bereik, μm | 0,19 - 25 | 0,19 - 25 | 0,19 - 25 |
Vermogensbereik | 50mW - 150W (300W) | 100mW - 250W (400W) | 300mW - 350W (600W) |
Intermitterende meetkracht | 150W (vervolg) 200W (3min) 300W (1min) |
250W (vervolg) 300W (2min) 400W (1min) |
350W (vervolg) 500W (2min) 600W (1min) |
Resolutie, mW | 5 | 10 | 20 |
Meetonzekerheid, ±% | < 1 | < 1 | < 1 |
Niet-lineariteit met vermogen, ±% | < 1 | < 1 | < 1 |
Vermogensnauwkeurigheid, ±% | < 3 | < 3 | < 3 |
Responstijd, sec | < 1 | < 2,5 | < 3,5 |
Type detector | CA | CA | CA |
Detectoropening, mm | 30 | 40 | 40 |
Maximale gemiddelde vermogensdichtheid | 20kW/cm², 10W, CW | 20kW/cm², 10W, CW | 20kW/cm², 10W, CW |
Maximale energiedichtheid | 0,3J/cm², 1064nm, 1ns | 0,3J/cm², 1064nm, 1ns | 0,3J/cm², 1064nm, 1ns |
Afmetingen, mm | 65 × 65 × 95 | 100 × 100 × 109 | 125 × 125 × 136 |
Koelmethode | Ventilator gekoeld | Ventilator gekoeld | Ventilator gekoeld |
Kabeltype | DB-9M | DB-9M | DB-9M |
Kabellengte, m | 1.5 | 1.5 | 1.5 |
Watergekoeld
19/40 mm detectoropening
Spectrale golflengte of spectraal bereik is beschikbaar
Energietestfunctie met enkele puls
Sluit de USB-uitgangsinterface aan op de pc-poort
TOT 2000W
Model | STCH-W150-CA-19 | STCH-W300-CA-40 | STCH-W500-CA-40 | STCH-W1000-CA-40 | STCH-W2000-CA-40 |
Spectraal bereik, μm | 0,19 - 25 | 0,19 - 25 | 0,19 - 25 | 0,19 - 25 | 0,19 - 25 |
Vermogensbereik | 0,2 - 150 | 0,3 - 300 | 0,5 - 500 | 2 - 1000 | 5 - 2000 |
Resolutie, mW | 10 | 15 | 20 | 100 | 200 |
Meetonzekerheid, ±% | < 1 | < 1 | < 1 | < 1 | < 1 |
Niet-lineariteit met vermogen, ±% | < 1 | < 1 | < 1,5 | < 2 | < 2 |
Vermogensnauwkeurigheid, ±% | < 3 | < 3 | < 3 | < 3 | < 3,5 |
Responstijd, sec | < 1 | < 2,5 | < 3 | < 3 | < 3 |
Type detector | CA | CA | CA | CA | CA |
Detectoropening, mm | 19 | 40 | 40 | 40 | 40 |
Maximale gemiddelde vermogensdichtheid | 20kW/cm2, 10W, CW |
20kW/cm2, 10W, CW |
20kW/cm2, 10W, CW |
20kW/cm2, 10W, CW |
20kW/cm2, 10W, CW |
Maximale energiedichtheid | 0.3J/cm2, 1064nm, 1ns |
0.3J/cm2, 1064nm, 1ns |
0.3J/cm2, 1064nm, 1ns |
0.3J/cm2, 1064nm, 1ns |
0.3J/cm2, 1064nm, 1ns |
Afmetingen, mm | 50 × 50 × 20 | 85 × 85 × 20 | 85 × 85 × 35 | Ф110 × 35 | Ф136 × 40 |
Koelmethode | Watergekoeld | Watergekoeld | Watergekoeld | Watergekoeld | Watergekoeld |
Koelwaterstroom, L/min | 2 - 10 | 2 - 10 | 3 - 10 | 3,5 - 10 | 4,5 - 10 |
Kabeltype | DB-9M | DB-9M | DB-9M | DB-9M | DB-9M |
Kabellengte, m | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
De watergekoelde laser vermogensmeter sonde is geschikt voor het meten van continue en gepulseerde lasers met een hoge vermogensdichtheid.Het maximale meetvermogen onder de watergekoelde uitvoering is 5000W en heeft een grote detectieopening van 55mm.
Watergekoeld
55 mm detectoropening
Spectrale golflengte of spectraal bereik is beschikbaar
Energietestfunctie met enkele puls
Sluit de USB-uitgangsinterface aan op de pc-poort
TOT 5000W
Onderdeel nummer | STCH-W5000-CA-55 |
Spectraal bereik (μm) | 0,19 - 25 |
Vermogensbereik (W) | 20 - 5000 |
Meetvermogen | |
Resolutie (W) | 1 |
Meetonzekerheid (±%) | < 1 |
Niet-literair met kracht (±%) | < 2 |
Vermogensnauwkeurigheid (±%) | < 4 |
Responstijd (sec.) | < 3 |
Type detector | CA |
Detectoropening (mm) | 55 |
Schade drempel | |
Maximale gemiddelde vermogensdichtheid | 20kW/cm2, 10W, rechtsom |
Maximale energiedichtheid | 0.3J/cm2, 1064nm, 1ns |
Fysieke eigenschappen | |
Afmetingen (mm) | Φ150 × 50 |
Koelmethode | Watergekoeld |
Koelwaterstroom (L/min) | 5 - 10 |
Kabeltype | DB-9M |
Kabellengte (m) | 1.5 |

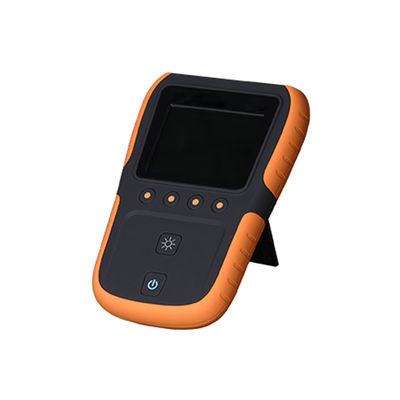

De weergave-eenheid STCH-P is compatibel met alle laservermogenssensoren.Het is de universele meter met professionele uitvoering, heeft de functies "Digitaal display", "Gegevensstatistieken" en "Gegevensopslag" en kan via USB op een pc worden aangesloten.De gebruikerssoftware is geconfigureerd.En het verwerven en exporteren van gegevens kan worden ondersteund.
Meetnauwkeurigheid ± 0,25%
Elektromagnetische interferentie afscherming
Energietesten met één puls
Statistische functie en stabiliteitstesten op lange termijn
Tot 250.000 meetgegevens opgeslagen
Aansluiten op pc via USB, clientsoftware geconfigureerd, gegevens ophalen en exporteren ondersteund
Model | STCH-P |
Digitaal beeld | ● |
Gegevens statistiek | ● |
Data opslag | ● |
Aansluiten op pc via USB | ● |
pc-software | ● |
Gegevens verzamelen en exporteren | ● |
Energietest met enkele puls | ● |
Weergaveformaat | Numeriek, kolomgrafiek, grafiek |
Nauwkeurigheid (±%) | 0,25 |
Weergavetype | 240(RGB) × 320 pixels, TFT-LCD |
Afmetingen weergeven | 65,0 mm x 48,8 mm (2,56" x 1,92") |
ADC-bemonsteringsfrequentie | 20 Hz |
AD-converter | 24 bit |
Connectortype | DB-9M |
Digitale interface | USB 2.0 |
Accu | Li-polymeer, 3,7 V, 4050 mAh |
Batterijduur | > 40 uur |
Oplader / DC-ingang | 5 V / 2 A |
Afmetingen (L x B x H) | 165 mm x 108 mm x 25 mm |
Gewicht | < 0,25 kg |
Bedrijfstemperatuur | 0 tot 40 °C |
Bewaar temperatuur | -10 tot 45 °C |
Alle bovenstaande sensoren kunnen worden gebruikt als sensoren om laservermogen te meten, maar kunnen ook worden gebruikt als bundeldumps.Als u echter alleen een straaldump nodig heeft en geen laservermogen wilt meten, koop dan gewoon de straaldump tegen lagere prijzen.Het onderdeelnummer van de straaldump wordt afgesloten met BD bij de betreffende sensor.De sensor is bijvoorbeeld STCH-W5000-CA-55 en de corresponderende bundeldump is STCH-W5000-CA-55-BD.
Een complete laservermogensmeter kan een sensor + een display-eenheid zijn, of een sensor + een USB-uitgang (de USB-uitgang kan op een pc worden aangesloten).Alle weergave-eenheden kunnen op een pc worden aangesloten.
Alle accessoires zoals sensorsteunen zijn optioneel.
We kunnen de sensoren en vermogensmeters op maat ontwerpen en maken volgens uw specifieke vereisten en neem contact met ons op voor meer discussies.
