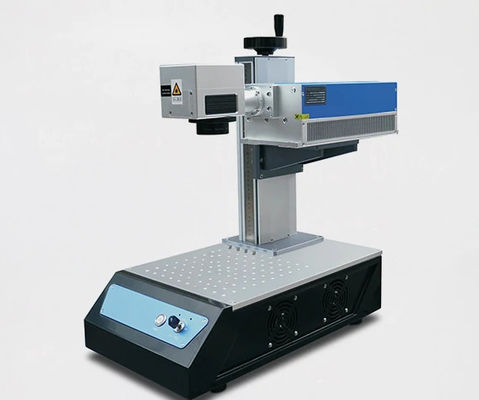

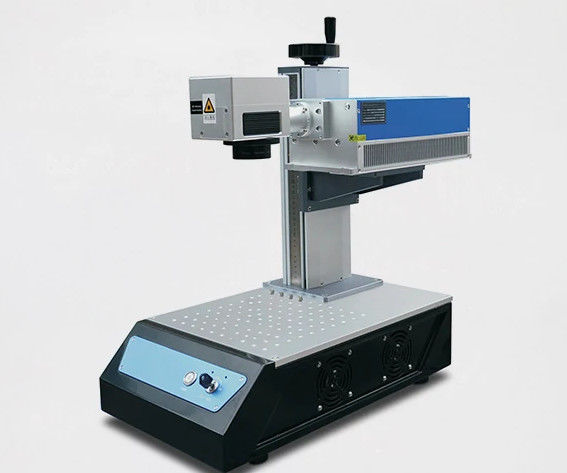

10WUV-straling 3D-LasermarkeringMachine
ST-UV3D-200type trillende spiegel heeft de kenmerken van kleine afmetingen, hoge positioneringsnauwkeurigheid, snelle markeringssnelheid, sterke vermogen tegen interferentie, enz. In het dynamische markeringsproces, hoge lijnnauwkeurigheid,geen vervorming, uniform vermogen, geen vervorming van het patroon.
type trillende spiegel heeft de kenmerken van kleine afmetingen, hoge positioneringsnauwkeurigheid, snelle markeringssnelheid, sterke vermogen tegen interferentie, enz. In het dynamische markeringsproces, hoge lijnnauwkeurigheid,geen vervorming, uniform vermogen, geen vervorming van het patroon, de specifieke kenmerken zijn als volgt:
FEten:
lDoor gebruik te maken van het MM3D-software systeem, ondersteunt het een verscheidenheid aan bestandsformaten en vectorgraphics, 3D-modellen, bitmap en tekstbarcode-import, wat eenvoudig en gemakkelijk te begrijpen is,gemakkelijk te bedienen en te gebruiken.
Het markeerformaat is 200 × 200 mm, markeerhoogte tot 80 mm.
De 3D-vibrerende spiegel gebruikt de uit de VS ingevoerde foto-elektrische sensortechnologie en PDM-besturingsmethode.combinatie met de O&O-technologie van het Ministerie van Luchtvaart en Ruimte en het productieproces van militaire kwaliteit, en bezit onafhankelijke intellectuele eigendomsrechten.
Het hele systeem heeft een ontwerp voor de optimalisatie van de elektromagnetische compatibiliteit, een hoge signaal/geluidsverhouding en een sterke vermogen tegen interferentie.
De optische belastingontwerp voor de derde as (fokusas), de precisie van de motormontage, de redelijke structuur, de statische wrijvingscoëfficiënt en de nulverschuiving zijn klein.om ervoor te zorgen dat het scherpstellingssysteem goede dynamische kenmerken heeft.
Technische specificaties:
| laser |
355 nm UV-laser |
| Formatgrootte |
200 × 200 mm |
| bewakingsbereik |
215 mm |
| Focuspunt |
0.023 mm |
| Verplichtingen op het punt van incident |
0.7mm |
| X&Y-as Lens Spot |
10 mm |
| temp |
| Markeringssnelheid |
6000 mm/s |
| positioneringssnelheid |
12000 mm/s |
| Schrijfsnelheid |
600cps |
| Stapresponstijd (1% van de volledige slag) |
210us |
| Stapresponstijd (10% van de volledige slag) |
710us |
| Vervolgfout |
≤138us |
| Nauwkeurigheid en fouten |
| lineariteit |
990,9% |
| Herhaling van de positie-nauwkeurigheid |
< 8 μRad. |
| Verbeteringsfout |
< 5 mRad. |
| Nulverschuiving (fout bij de oorsprong van de partij) |
< 5 mRad. |
| Langdurige drift (8 uur continue werking) |
< 0,5 mRad. |
| evenredige drift |
< 40 ppm/°C |
| nulpuntdrift |
< 15 μRad./°C |
| Energie en signaal |
| Inlaatspanning |
±24VDC |
| nominale stroom |
4A |
| Interface protocol |
XY2-100 |
| Mechanische scanhoek |
± 12,5° |
| Werktemperatuur, afmetingen |
| werktemperatuur |
0°C tot 45°C |
| Bergingstemperatuur |
-10°C tot 60°C |
| Grootte van de galvanometer (L × W × H) |
250 x 110 x 116 mm |
| Gewicht van de lens |
≈ 4,23 kg |
EenVervaardigingsindustrie:
Ik ben van glas.
I PAPER
L Rubberen schimmel
I High-end werktuigmachines
L bandenvorm
L Vervolg van de milieu-industrie
L andere
L Drukkerijen,
l Fabrieksvestiging,
I Food & Beverage Factory,
L Boerderijen
I Hotels,
- Voor thuisgebruik.
Ik ben een kledingwinkel.
Ik bouwwerk.
I Werkplaatsen voor machines,
Advertentiebedrijf.
L Energie en mijnbouw,
L Bouwmaterialen winkels
- Ik heb het niet gedaan.
