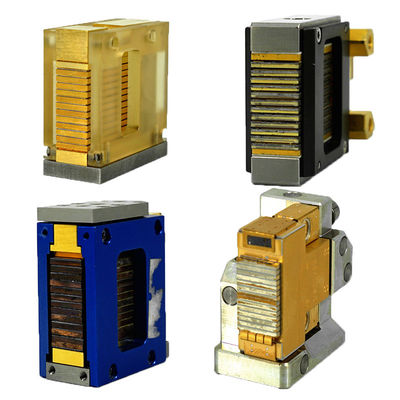

20 tot 300W High Power Laser Diode Bars/60-160W Laser Diode Horizontale Stapels

1Laserdiodebalken

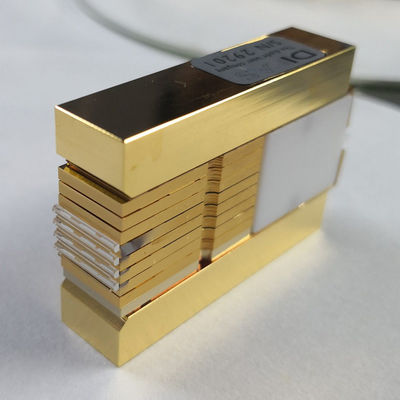

2. Horizontale laserdiode stapels

STO-HSCW-serie, horizontale CW-laserdioden

Opmerking: STO-HSCW-20/40-N kan worden aangepast met N≤20. Het totale uitvoervermogen is 20/40 keer N.

STOU-HSQCW-serie QCW-laserdiode horizontale stapels

Opmerking: STO-HSQCW-100?? 300-N kan worden aangepast. Eén eenheid kan worden gemonteerd met 1, 2 of 3 stuks laserdiodebalk. Typische golflengte van de diodebalk is 805+/-3nm.de golflengte moet worden gespecificeerd volgens de speciale pulsbreedte, herhalingspercentage en warmteafzuigingen.

3Verticale laserdioden van de serie STO-VS CW/QCW

Opmerking: STO-VSQCW / CW-MI / MA-100 ′′ 300-N kan worden aangepast.Typische golflengte van de diode is 808+/-3nmDe golflengte moet echter worden gespecificeerd op basis van de speciale pulsbreedte, herhalingsfrequentie en warmteafzuigingen.

4. betrouwbare QCW diode laser stacks in Arc Heatsink

We maken de QCW-laser tot een boog, wat gunstig is voor het lichte ontwerp van de pompstructuur.Au-Sn verpakkingstechnologie zorgt ervoor dat de laser een hoge betrouwbaarheid heeft, zelfs in harde werkomgevingen.

Kenmerken

• Golflengte: 808 nm of hoger op aanvraag

• Uitgangsvermogen: 500 - 4800 W

• Operatiemodus: QCW

• Koeling: actief gekoeld / passief gekoeld

Voordelen

• Efficiënt:Hoog uitgangsvermogen tot 4800 W.

• Compact:boogvormig en lichtgewicht ontwerp is gemakkelijk te integreren in de pompmodule.

• Robuust: schok- en trillingsbestendig.

• Betrouwbaar en van hoge kwaliteit: Goud en tin (harde soldeer) montage. Werkt zelfs onder de meest veeleisende klimaatomstandigheden.

• Een combinatie van golflengten: gunstig voor het ontwerpen van volle temperatuurpomping.

Toepassing

• Onderzoek naar hoogenergie: QCW-pompbronnen voor solid state lasers.

• Medische technologie: Long-pulse-operatie, gebruik in esthetiek (epilatie) en dermatologie.

• Excitatie lichtbron voor solid state lasers in het 1320 nm bereik voor parenchyma chirurgie.

• Bescherming: Korte-impuls werking, gebruik als pompbron, voor verlichting of in LIDAR-systemen.

• Industrie: pompbron voor vaste stoffen en glasvezellasers.

Opmerking:

• STO-ARCQCW-MA-100~500-N vertegenwoordigt een N*100-500W laserstapel die is gemonteerd op een boogverwarming.

• De golflengten van elke balk in een enkel apparaat kunnen worden gerangschikt en gecombineerd volgens de warmteafvoercondities.

• De bovenstaande parameters worden gemeten bij een temperatuur van 25oC.

• De structuur van de koelkast kan worden aangepast aan de speciale eisen van de klant

5. betrouwbare QCW diode laser stacks in ringvormige heatsink

De QCW-laser is in een ring gevormd, waardoor de uniformiteit van de pomp wordt verbeterd en tegelijkertijd gebruik wordt gemaakt van het lichtgewicht van de pompstructuur.Au-Sn verpakkingstechnologie zorgt ervoor dat de laser een hoge betrouwbaarheid heeft, zelfs in harde werkomgevingen.

Kenmerken

• Golflengte: 808 nm of hoger op aanvraag

• Uitgangsvermogen: 500 W tot 10 kW

• Operatiemodus: QCW

• Koeling: actief gekoeld / passief gekoeld

Voordelen

• Efficiënt: hoog uitgangsvermogen tot 4800 W.

• Compact: boog en lichtgewicht ontwerpen worden gemakkelijk in pompmodule geïntegreerd.

• Robuust: schok- en trillingsbestendig.

• Betrouwbaar en van hoge kwaliteit: Goud en tin (harde soldeer) montage. Werkt zelfs onder de meest veeleisende klimaatomstandigheden.

• Een combinatie van golflengten: gunstig voor het ontwerpen van volle temperatuurpomping.

Toepassing

• Onderzoek naar hoogenergie: QCW-pompbronnen voor solid state lasers.

• Medische technologie: Long-pulse-operatie, gebruik in esthetiek (epilatie) en dermatologie.

• Pompbron voor solid-state lasers in het 1320nm bereik voor parenchyma chirurgie.

• Bescherming: Korte-impuls werking, gebruik als pompbron, voor verlichting of in LIDAR-systemen.

• Industrie: Pompbron voor vaste stoffen en glasvezellasers.

Opmerking:

• STO-ARCQCW-MA-100~500-N staat voor N*100-500W laserstapel die is gemonteerd op een ringvormige radiator.

• De golflengten van elke balk in een enkel apparaat kunnen worden gerangschikt en gecombineerd volgens de warmteafvoercondities.

• De bovenstaande parameters worden gemeten bij een temperatuur van 25oC.

• De structuur van de koelkast kan worden aangepast aan de speciale eisen van de klant

• De werkcyclus is meestal minder dan 2%. In het geval van speciale hoge werkcyclusvereisten kan de laserstructuur worden aangepast.

6Verticale QCW-diodelaserstapels

Met Gold en Tin verzamelen we onze verticale QCW-stapels.

Kenmerken

• Golflengte: 808 nm of hoger op aanvraag

• Uitgangsvermogen: 500 W tot 10 kW

• Operatiemodus: QCW

• Koeling: actief gekoeld / passief gekoeld

• FAC beschikbaar

Voordelen

• Op aanvraag aangepast om de pompstructuur aan te passen.

• Robuust: schok- en trillingsbestendig.

• Betrouwbaar en van hoge kwaliteit: Goud en tin (harde soldeer) montage. Werkt zelfs onder de meest veeleisende klimaatomstandigheden.

• Een combinatie van golflengten: gunstig voor het ontwerpen van volle temperatuurpomping.

• Dienstcirkel tot 20%.

Toepassing

• Onderzoek naar hoogenergie: QCW-pompbronnen voor solid state lasers.

• Medische technologie: Long-pulse-operatie, gebruik in esthetiek (epilatie) en dermatologie.

• Pompbron voor solid-state lasers in het 1320 nm-bereik voor parenchyma chirurgie.

• Bescherming: Korte impuls, gebruikt als pompbron, voor verlichting of in LIDAR-systemen.

• Industrie: Pompbron voor vaste stoffen en glasvezellasers.

Opmerking:

• STO-VSQCW-MI/MA-100~500-N. MI betekent micro-channel koeler als een radiator die gedeioniseerd water nodig heeft. MA betekent passief gekoelde of zuivere water gekoelde radiator.

• STO-VSQCW-MI/MA-100~500-N. 100~500 geeft aan dat het laservermogen per bar 100W, 200W, 300W of 500W kan zijn.

• De bovenstaande parameters worden gemeten bij een temperatuur van 25oC.

• De golflengten van elke balk in een enkel apparaat kunnen worden gerangschikt en gecombineerd volgens de warmteafvoercondities.

• De structuur van de koelkast kan worden aangepast aan de speciale eisen van de klant

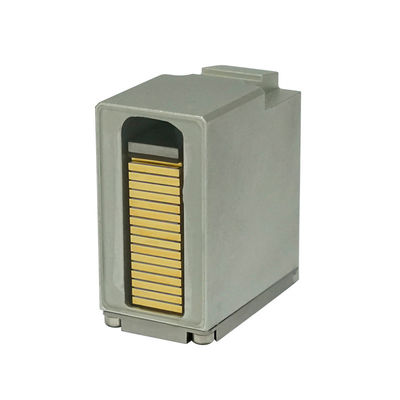

7Verticale CW-diodelaserstapels

Onze verticale stapels kunnen worden gebruikt om het optische uitgangsvermogen van uw diodelasers te verhogen Om dit te doen, stapelen we tot 12 gemonteerde laserstaven om een diodelaserstapel of een assemblage te vormen.Elk van deze laserbalken levert individueel tot 100W in CW-modusDoor de kleine spleten tussen de laserbalken krijgt u maximale helderheid van de stapels, waardoor u zeer effectief kunt werken.U kunt kiezen tussen laserdioden met een snelle as (FA) of zonder collimatie.

Kenmerken

• Hoog optisch uitgangsvermogen van 100 W CW per bar

• Golflengte: 808 nm ± 3 nm

• Hoge efficiëntie, lage divergentie

• Levensduur > 10 000 uur, hoge betrouwbaarheid

• Collimatie: snelle as / zonder

Toepassing

• Verwerking van materialen

• Medische technologie

• Pompbron voor glasvezellasers en solid-state lasers.

Opmerking:

• STO-VSCW-MI-40~100-N. MI betekent dat we een micro-channel koeler gebruiken als een radiator die gedieoniseerd water nodig heeft.

• STO-VSCW-MI-40~100-N. 40~100 vertegenwoordigt het laservermogen per bar kan 40W, 60W of 100W zijn.

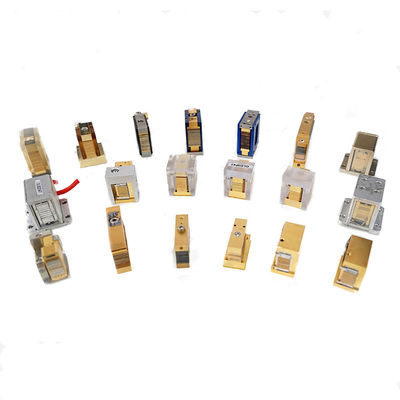

8- Laserdiodestapel voor haarverwijdering.

Wij leveren verschillende diode stapels voor laserhaarverwijdering. Deze stapels kunnen op maat worden ontworpen en gemaakt volgens uw specifieke eisen.
