Elektro-optische intensiteitsmodulator / fasemodulator en driver

Lijst met EO-modulatoren en stuurprogramma's

• Fasemodulator

• Intensiteitsmodulator

• Bestuurder

1. Elektro-optische intensiteitsmodulator

De elektro-optische intensiteitsmodulator uit de STK-AM-serie maakt gebruik van het elektro-optische effect van lithiumniobaat en push-pull Mach-Zehnder-interferentiestructuur om intensiteitsmodulatie van optische signalen te bereiken.Het beschikt over een laag invoegverlies, hoge modulatiebandbreedte, hoge uitdovingsverhouding, lage halvegolfspanning en optisch vermogen met hoge schade.Dit product wordt voornamelijk gebruikt voor elektro-optische signaalconversie in snelle optische vezelcommunicatiesystemen, het genereren van lichtzijbanden, het genereren van lichtpulsen met een hoge uitdovingsverhouding in kwantumcommunicatie, microgolfvezelverbindingen en andere velden.

Belangrijkste kenmerken

• Golflengten optioneel

• Lage halvegolfspanning

• Hoge bandbreedte

• Laag invoegverlies

Toepassingen

• Communicatiesystemen met hoge snelheid via optische vezels

• Microgolfvezelverbinding

• Kwantumcommunicatie

1.1 1064 nm hoge uitstervingsverhouding elektro-optische intensiteitsmodulator STK-AM-10

Belangrijkste kenmerken

• 1064nm-werking

• Laag invoegverlies

• 3dB bandbreedte 5GHz

• Lage halvegolfspanning

• Hoge uitstervingsverhouding> 50dB

Toepassingen

• Optische pulsgeneratie

• Sensorsysteem voor optische vezels

• Vergrendeling lasermodus

De elektro-optische intensiteitsmodulator met een hoge uitdovingsverhouding van 1064 nm integreert twee Mach-Zehnder-intensiteitsmodulatoren met een push-pull-structuur, die een uitdovingsverhouding tot 50 dB kunnen bereiken.Het wordt gebruikt op het gebied van snelle optische pulsgeneratie, vezeldetectie en lasermodusvergrendeling.

Blokdiagram

*met aansluiting

Absolute maximale beoordelingen

informatie ordenen

• STK-AM-10-BW-PP-FA/FP-HER

• WL-golflengte: 10-1064 nm

• BW: bandbreedte: 5G --- 5 GHz

• FA/FP—Connector: FA---FC/APC;FP---FC/PC

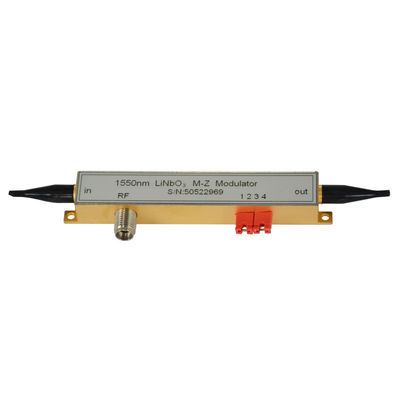

1.2 1550nm elektro-optische intensiteitsmodulator met hoge uitstervingsverhouding

Belangrijkste kenmerken

• C- en L-bandbediening

• Laag invoegverlies

• 3dB bandbreedte 10GHz

• Extinctieverhouding 35/40dB

• Lage halvegolfspanning

• Geïntegreerde monitorfotodiode

• Telecordia GR-468-CORE

Toepassingen

• Microgolfvezelverbinding

• Kwantumcommunicatie

• Optische pulsgeneratie

• Sensorsysteem voor optische vezels

• Vergrendeling lasermodus

De 1550 nm High Extinction Ratio LiNbO3 elektro-optische intensiteitsmodulator, gebaseerd op de MZ push-pull-structuur, heeft een lage halfgolfspanning en stabiele fysische en chemische eigenschappen, en het apparaat heeft een hoge responssnelheid, een hoge uitstervingsverhouding (> 40dB) en wordt daarom veel gebruikt in microgolfvezelverbindingen, kwantumcommunicatie, optische Q-geschakelde systemen, lasermodusvergrendeling en vezeldetectie.

Schematisch diagram

Absolute maximale beoordelingen

Karakteristieke curve

Bestelinformatie: STK-AM-WL-BW-PP-FA/FP-ER

• WL-golflengte: 15-1550 nm

• BW: bandbreedte: 10G --- 10 GHz 20G-20 GHz

• FA/FP—Connector:FA---FC/APC;FP---FC/PC

• ER ---- Uitstervingsverhouding: 35dB, 40dB

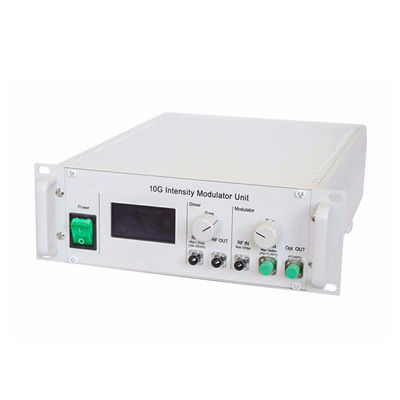

1.3 10GB 1550 nm alles-in-één elektro-optische modulator STK-MU-15-NRZ

Wij kunnen de driver voor bovengenoemde elektromodulatoren leveren en de modulator, versterker en relevante controllers samen integreren.De gebruiker kan de biaspunten handmatig of automatisch instellen.In de handmatige instelmodus kan de bias worden weergegeven en kunnen de EO-modulator en versterker afzonderlijk worden bediend.In de automatische instelmodus kan de gebruiker verschillende biaspunten instellen op basis van de vraag en het biaspunt wordt vergrendeld en weergegeven.De modulatieprestaties van de modulator worden niet beïnvloed door externe factoren zoals omgevingstemperatuur en trillingen.

Informatie ordenen:STK-MU-W-XX-BW-FB-YY-M/A

• W: golflengte zoals 15-1550 nm, 13-1310 nm, 10-1064 nm

• XX: modulatiemethode zoals NRZ, DPSK, DQPSK, DPQPSK, AN, PM

• BW: bandbreedte zoals 02-2.5G, 10-10G, 20-20G, 40-40G

• FB: invoer-/uitvoervezeltype zoals PP (invoer en uitvoer zijn PM), PS (invoer is PM en uitvoer is SM)

• YY: glasvezelconnector zoals FA-FC/APC, FP-FC/PC

• M/A: controlemodus, M is handmatig en A is automatisch.

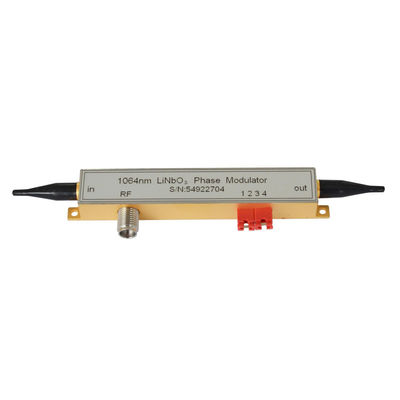

2. Elektro-optische fasemodulator

De elektro-optische fasemodulator uit de STK-KY-PM-serie maakt gebruik van het elektro-optische effect van lithiumniobaat om fasemodulatie van optische signalen te bereiken, en gebruikt titaniumdiffusie- of protonenuitwisselingsproces om optische golfgeleiders te vervaardigen, die dubbele polarisatie of enkele polarisatie kunnen bereiken. -polarisatiefasemodulatie.Het heeft een laag invoegverlies, een hoge modulatiebandbreedte, een lage halvegolfspanning, een hoog beschadigd optisch vermogen, enz. Dit product wordt voornamelijk gebruikt voor optische chirp-controle in snelle optische communicatiesystemen, fasevertraging in coherente communicatiesystemen, het genereren van optische zijbanden, fasemodulatie in kwantumcommunicatie, vermindering van gestimuleerde Brillouin-verstrooiing (SBS) in analoge optische vezelcommunicatiesystemen en andere velden.

Belangrijkste kenmerken

• Golflengten optioneel

• Lage halvegolfspanning

• Laag invoegverlies

• Hoge schade optisch vermogen

Toepassingen

• Sensorsystemen voor optische vezels

• Communicatie via optische vezels

• Lasercoherente synthese

• Fasevertraging (beweging)

• Kwantumcommunicatie

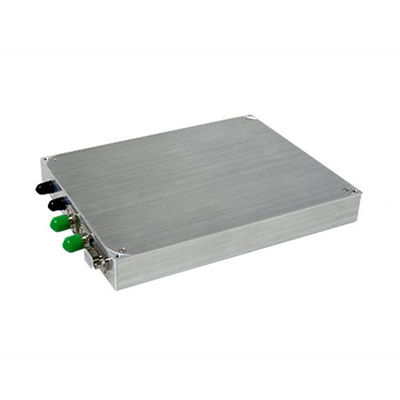

2.1 1550 nm optische CS-SSB-modulatiemodules

Het product uit de STK-MU-SSB-15-serie is een optische CS-SSB-modulatiemodule ontwikkeld door ons bedrijf.De modulatiemodule integreert Mach-Zehnder dubbele parallelle modulatoren, bias-puntcontrolecircuits, 90 graden hybride splitter, kan stabiele en betrouwbare enkelzijbandmodulatie bereiken en kan indien nodig schakelen tussen linker- en rechterzijbandcontrole.Dit product wordt voornamelijk gebruikt in Brillouin-vezeldetectiesystemen, microgolffotonica, gasdetectie en andere velden.

Belangrijkste kenmerken

• Golflengte C-band

• Zijbandonderdrukkingsverhouding:>30dB

• Draaggolfonderdrukkingsverhouding: >26dB

• Zijbanden op en neer

• Handig in gebruik en betrouwbaar

Toepassingen

• Sensorsysteem voor optische vezels

• Microgolffotonica

• Gasdetectie

• Communicatiesystemen via optische vezels

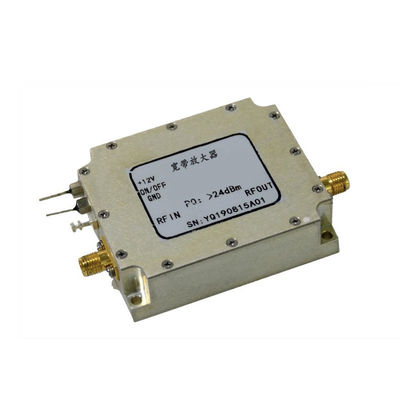

3. Aandrijfmodule voor elektro-optische modulator

Belangrijkste kenmerken

• 10G, 20G, 40GHz optionele bandbreedte

• Versterking> 25dB

• Verzadigde uitvoer Max.25dBm (11Vpp)

• Stijgtijd Min.<8ps

• Lage jitter

• DC12V-voeding

• Makkelijk te gebruiken

Toepassingen

• Snel glasvezelcommunicatiesysteem

• Kwantumcommunicatie

• Picoseconde pulsversterking

• Sensorsysteem voor optische vezels

Product lijst

• 10G-stuurprogrammamodule

• 10G drivermodule met hoog vermogen

• 20G-stuurprogrammamodule

• 40G-stuurprogrammamodule

De elektro-optische modulatordriver uit de STK-KY-MD-XX-serie is een breedbandige driverversterker met hoog vermogen die voornamelijk wordt gebruikt voor de elektro-optische intensiteit en fasemodulator van lithiumniobaat.De werkbandbreedte bedraagt ​​maximaal 30K ~ 40GHz en kan een maximale NRZ-breedbandsignaalversterking van 42Gbps tot 8Vpp bereiken.Het wordt voornamelijk gebruikt in snelle optische vezelcommunicatiesystemen, kwantumcommunicatie, picoseconde-pulsversterking en optische vezeldetectiesystemen.

Absolute maximale beoordelingen

Karakteristieke curve

Typische applicatie
