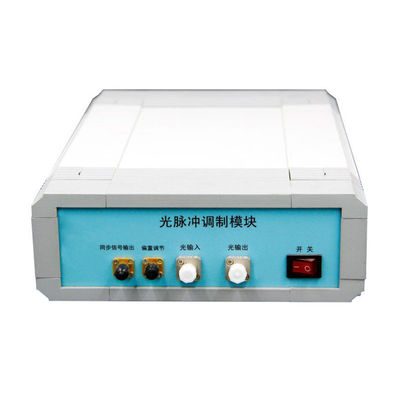

850 - 1550 nm elektro-optische lichtmodulatoren

850 nm tot 1550 nm elektro-optische lichtmodulatoren

SCQ-serie elektro-optische modulatoren hebben de kenmerken van een laag invoegverlies, een brede bandbreedte, een lage halve golfspanning, enz. en worden gebruikt in de ruimte optische communicatie, tijd basis,pulsgenerator en kwantumoptica enz..

SCQ-serie elektro-optische modulatoren zijn voornamelijk verdeeld in twee groepen: intensiteitsmodulatoren en fase-modulatoren.Andere golflengten zijn op aanvraag beschikbaar.

Definitie van deelsnummers: SCQ-XX-WW-XG-F-FC

• XX: modulatietype. AM is intensiteitsmodulator en PM is fasemodulator.

• WW: werkingsgolflengte, zoals 850nm, 1064nm, 1310nm, 1550nm en 2000nm

• XG: bandbreedte van de operatie, zoals 2,5G, 10G, 40G

• F: In-out vezels zoals PP (PM/PMF)

• FC: glasvezelconnector zoals FA (FC/APC), FP (FC/PC)

1. Intensiteitsmodulatoren van de SCQ-serie

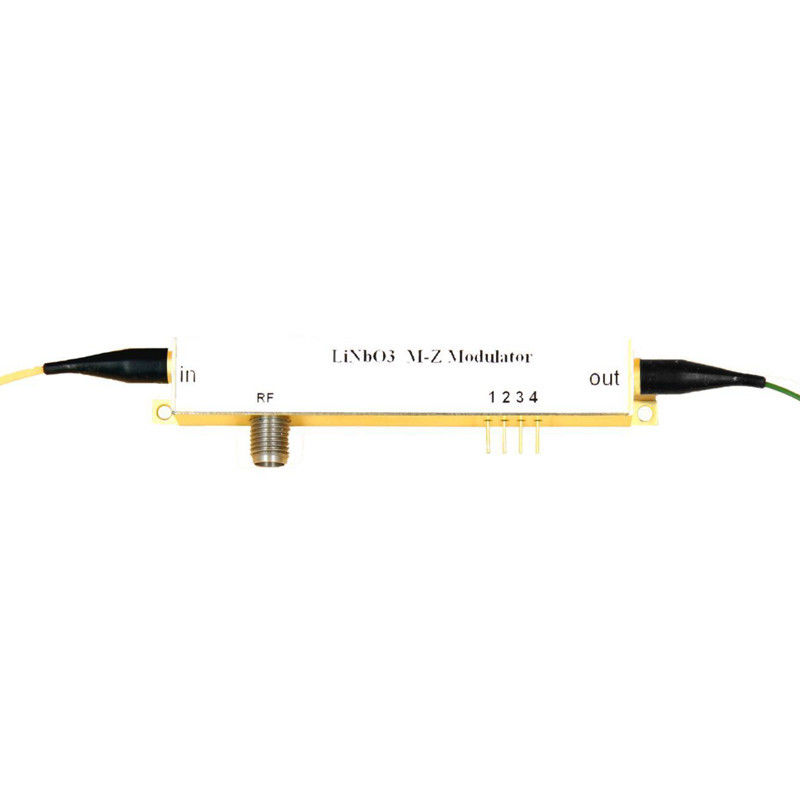

1.1 SCQ-AM-1310 intensiteitsmodulatoren van de reeks 1310 nm

De LiNbO3-intensiteitsmodulator wordt veel gebruikt in snelheidsoptische communicatiesystemen, lasersensoren en ROF-systemen vanwege het goed elektro-optische effect.De SCQ-AM-serie gebaseerd op MZ-structuur en X-cut design, heeft stabiele fysische en chemische eigenschappen, die zowel in laboratoriumproeven als in industriële systemen kunnen worden toegepast.

Kenmerken:

• Laag invoegverlies

• Bandbreedte: 2,5 GHz

• Laag halfgolfspanning

• Aanpassingsmogelijkheid

Toepassingen:

• ROF-systemen

• Quantum-sleutelverdeling

• Lasersensorsystemen

• Modulatie van de zijkantenband

Optische parameters:

Elektrische parameters:

Beperkingsvoorwaarden:

Bestelgegevens:

2Fase-modulatoren van de SCQ-serie

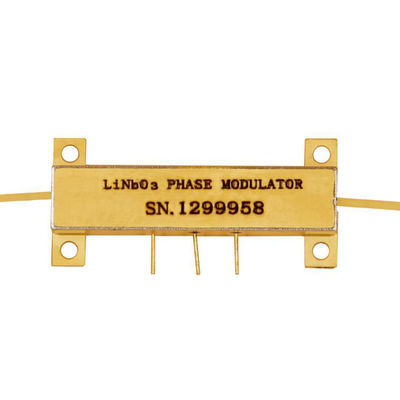

2.1 Electro-optische fase-modulatoren van de SCQ-PM-serie 1310 nm

De LiNbO3-fasemodulator wordt veel gebruikt in een hoog snelheidsoptisch communicatiesysteem, lasersensoren en ROF-systemen vanwege het goed elektro-optische effect.op basis van Ti-difusie technologie, heeft stabiele fysische en chemische eigenschappen die voldoen aan de meeste toepassingen in laboratorium experimenten en industriële systemen.

Kenmerken:

• Laag invoegverlies

• Polarisatiebehoud

• Laag halfgolfspanning

• Optie voor dubbele polarisatie

Toepassing:

• Optische communicatie

• Quantum-sleutelverdeling

• Frequentieverschuiving

Optische parameters:

Elektrische parameters:

Grensparameters:

Bestelgegevens:

3. Bestuurders

3.1 Bestuurders van de SCQ-RF-serie

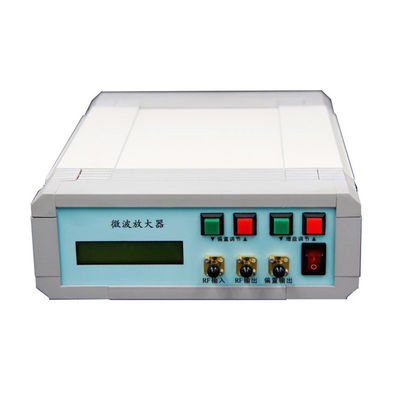

SCQ-RF breedband RF-versterker (of ook wel driver genoemd) is een desktop instrument speciaal ontworpen voor high-speed lithium niobate elektro-optische modulator.Dit instrument kan het kleine hoge snelheid signaal niveau te versterken tot het hogere niveau dat de modulator kan aandrijven, waardoor de lithiumniobate (LiNbO3) elektro-optische modulator werkt, en heeft een goede gain vlakheid in het breedbandbereik.

Kenmerken:

• Hoge bandbreedte: 10, 20 of 40 GHz

• Variabele winst

• Het uitgangsbereik is tot 8V.

• Zeer geïntegreerd

• Gemakkelijk te gebruiken

Toepassingen:

• 10/20/40G optisch modulatiesysteem

• Testsysteem voor glasvezel

• Optische glasvezel sensorsysteem

Parameters van de SCQ-RF-40-driver

Beperkingsvoorwaarden

Oogdiagram

Bestelgegevens:

3.2 MZM Bias Controller

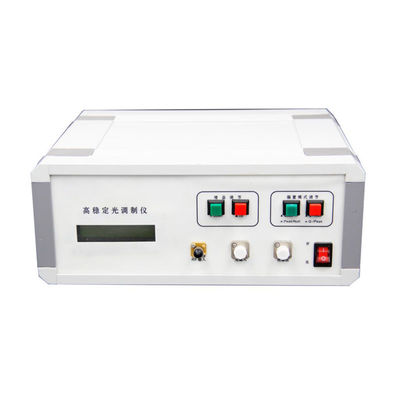

De bias controller is speciaal ontworpen voor Mach-Zehnder modulatoren om een stabiele werking in verschillende werkomgevingen te garanderen.de regelaar kan een zeer stabiele prestatie biedenDe controller injecteert een laagfrequente, lage amplitude dither signaal samen met bias spanning in de modulator.Het houdt het lezen van de uitgang van de modulator en bepaalt de toestand van de bias spanning en de bijbehorende fout. Een nieuwe biasspanning wordt vervolgens toegepast volgens de vorige meting. Op deze manier wordt de modulator gewaarborgd onder de juiste biasspanning te werken.

Kenmerken:

• Biasspanningsregeling op Peak/Null/Q+/Q−

• Biasspanningsregeling op willekeurig punt

• Ultraprecieze besturing: (1) 50 dB maximale uitstervingsratio in nulmodus; (2) ±0,5◦ nauwkeurigheid in Q+- en Q−modus

• Laag dither-amplitude: (1) 0,1% Vπ bij NULL-modus en PEAK-modus; (2) 2% Vπ bij Q+-modus en Q−-modus

• Hoge stabiliteit: met volledig digitale implementatie

• Laag profiel: 40 mm ((W) × 30 mm ((D) × 10 mm ((H)

• Makkelijk te gebruiken: (1) Handmatige bediening met mini jumper; (2) Flexible OEM-operaties via MCU UART2

• Twee verschillende modi voor het leveren van biasspanning: (1) Automatische biascontrole; (2) door de gebruiker gedefinieerde biasspanning

Toepassing:

• LiNbO3 en andere MZ-modulatoren

• Digitaal NRZ, RZ

• Impulstoepassingen

• met een vermogen van niet meer dan 50 W

• CATV-zender

Informatie over bestellingen

Deel nr.: SCQ-RF-BC

Opmerking: (1) De hoogste uitstervingsgraad is afhankelijk van en mag niet hoger zijn dan de maximale uitstervingsgraad van de modulator. (2) UART-operatie is alleen beschikbaar op sommige versies van de controller.

Prestaties:

Maximaal DC-uitstervingspercentage:

In dit experiment werden geen RF-signalen aan het systeem toegepast.

(1) Figuur 3 toont het optische vermogen van de modulatoruitgang, wanneer de modulator op het piekpunt wordt bediend.

(2) Figuur 4 toont het optische vermogen van de modulatoruitgang, wanneer de modulator op nulpunt wordt bediend.73 is een stabiele waarde.

(3) Daarom is de gemeten stabiele DC-extinctieverhouding 50,4 dB.

Vereisten voor een hoge uitstervingsgraad:

(1) De systeemmodulator moet een hoge uitstervingsgraad hebben.

(2) Er moet voor worden gezorgd dat het modulatorinvoerlicht polariseert. De modulatoren zijn gevoelig voor polarisatie. Een goede polarisatie kan de uitstervingsratio boven de 10 dB verbeteren.meestal is een polarisatie controller nodig.

(3) De juiste vertekening controllers. In onze DC uitstervingsratio experiment, 50,4 dB uitstervingsratio is bereikt. Terwijl de gegevensblad van de modulator fabrikant vermeldt slechts 40 dB.De reden voor deze verbetering is dat sommige modulatoren zeer snel drijvenOnze SCQ-RF-BC-ANY bias controllers updaten de bias spanning om de 1 seconde om een snelle respons te garanderen.

Specificaties:

1 MER verwijst naar de modulatorextinctieverhouding. De bereikt uitstervingsverhouding is meestal de in het modulatorgegevensblad gespecificeerde uitstervingsverhouding van de modulator.

Om CSO correct te meten, moet de lineaire kwaliteit van het RF-signaal, de modulatoren en de ontvangers

Bovendien kunnen de CSO-metingen van het systeem variëren wanneer het op verschillende RF-frequenties draait.

3 Merk op dat het optische inlaatvermogen niet overeenkomt met het optische vermogen op het geselecteerde vertekeningspunt.Het verwijst naar het maximale optische vermogen dat de modulator kan exporteren naar de controller wanneer de biasspanning varieert van −Vπ tot +Vπ .

1 Sommige MZ-modulatoren hebben interne fotodioden. De opstelling van de controller moet worden gekozen tussen het gebruik van de fotodiode van de controller of het gebruik van de interne fotodiode van de modulator.Het is om twee redenen aan te bevelen voor laboratoriumproeven de fotodiode van de controller te gebruiken.. ten eerste heeft de fotodiode van de controller de kwaliteit gewaarborgd. ten tweede is het gemakkelijker om de lichtintensiteit van de ingang aan te passen.Zorg ervoor dat de uitgangsstroom van de fotodiode strikt evenredig is met het ingangsvermogen.

2 Polar pin wordt gebruikt om het besturingspunt te schakelen tussen Peak en Null in de Null-besturingsmodus (bepaald door Mode Select pin) of Quad+ en Quad- in de Quad-besturingsmodus.Als de poolaanhanger niet is ingebrachtAls er geen RF-signaal is of als de amplitude van het RF-signaal klein is, wordt de frequentie van het RF-systeem ook beïnvloed.de controleur kan het werkpunt vergrendelen naar het juiste punt zoals geselecteerd door de MS en de PLR-springer;Wanneer de amplitude van het RF-signaal een bepaalde drempel overschrijdt, zal de pool van het systeem worden gewijzigd, in dit geval moet de PLR-kop in de tegenovergestelde toestand zijn, d.w.z.de jumper moet worden ingebracht indien deze niet is ingebracht of uitgetrokken indien deze is ingebracht.

Typische toepassing:

De besturing is eenvoudig te gebruiken als volgt:

Stap 1 Sluit de 1% -poort van de koppeling aan op de fotodiode van de controller.

Stap 2. Sluit de biasspanning van de controller (via SMA of 2,54 mm 2-pin kop) aan op de biaspoort van de modulator.

Stap 3: Zet de controller aan met een gelijkstroomspanning van +15 V en -15 V.

Stap 4: zet de controller opnieuw op en het begint te werken.

OPMERKING: Zorg ervoor dat het RF-signaal van het gehele systeem is ingeschakeld voordat u de regelaar opnieuw instelt.
