QCW-laserdiodedrivers met supersnelle microprocessorprogrammabesturingstechnologie

De QCW-laserdiode bestuurderis speciaal ontworpen voor verschillende QCW-laserdiodes bij het compacte formaat en de modularisatie.Het maakt gebruik van de nieuwste moderne vermogenselektronische apparaten, high-speed microprocessor (MPU) programmabesturingstechnologie en low-power lineaire modulatietechnologie (met extreem lage rimpel).Het heeft uitstekende spannings- en stroomuitgangskarakteristieken.Geen overschrijding, geen terugslag, geen stroomstoot en laag geluidsniveau tijdens gebruik.Het heeft perfecte meerdere beveiligingsfuncties en heeft een betrouwbare bescherming voor laserdioden.De aanpassing en controle van de huidige parameters kan lokaal en computer worden geselecteerd (instelling door software).Daarnaast heeft de bestuurder ook alarmsignaalinstellingen.(bijv. waterdrukalarm, voor uitschakelbeveiliging).De driver heeft een 240x128 dot matrix grafisch LCD-scherm of een 16-bits "8" digitale buisweergave, een eenvoudige menumodusweergave, een membraanknop en een gebruiksvriendelijke gebruikersinterface en foutdiagnosefunctie.En TEC voor het nauwkeurig op peil houden van de temperatuur op het peiltierelement (TEM) is ook een optie.

De QCW-laserdiodedriver is een uitstekende keuze voor fabrikanten van laserapparatuur en onderzoeksinstituten.Het kan de temperatuurparameters onafhankelijk instellen en u kunt de temperatuur ook alleen op het LCD-scherm instellen via een seriële lijn om verbinding te maken met de laserdriver.

Functies:

• Ideale rechthoekige uitgangspulsstroomgolfvorm;

• De maximale uitgangsspanning 50V (adaptieve belasting)

• Adaptieve belasting, real-time weergave van de werkelijke spanning;

• 0-150A (de uitgangsstroom is traploos instelbaar), QCW-uitgang;

• Pulsfrequentie 1-2000Hz (instelbaar).De Max 5kHz (wanneer de duty cycle = 50%, moet worden aangepast);

• Pulsbreedte 20-500us (instelbaar) (Moet worden aangepast als de pulsbreedte> 1000us);

• Puls duty cycle 0-25% (max) instelbaar. (Moet worden aangepast als de duty cycle >25%);

• Lokale en computerbesturing voor de pulsstroom;

• Lokale & computerbesturing voor de pulsfrequentie;

• Lokale & computerbesturing voor de pulsbreedte;

• Lokale en computerbesturing voor in- en uitschakelen;

• Een 400 miljoen keer telbare pulsteller-pc, die wordt gebruikt om de uitgangspuls te tellen (alleen voor Y1- en Y2-modellen);

• Hoge snelheid, paste de huidige waarde van elke puls snel één voor één aan;

• Vertraging synchronisatiesignaaluitgang met 0-6000us vertraging en aanpassingsstapgrootte bij 1us;

• Met ingangsalarmsignaal (bijv. waterdrukalarm, voor uitschakelbeveiliging);

• Oververhitting, overstroombeveiligingen;

• Hoge stabiliteit, hoge anti-interferentie en laag geluidsniveau;

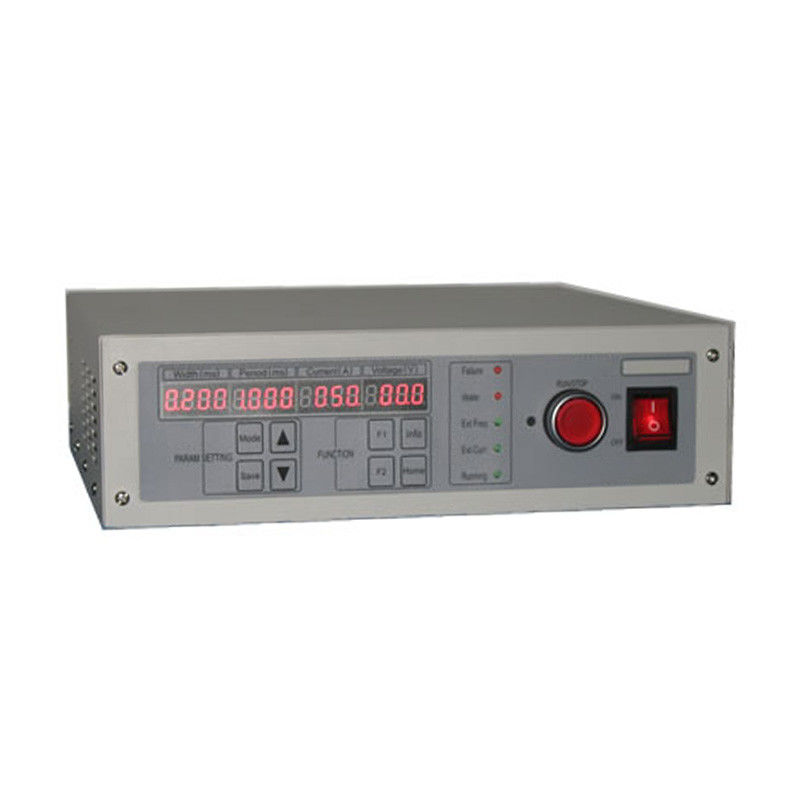

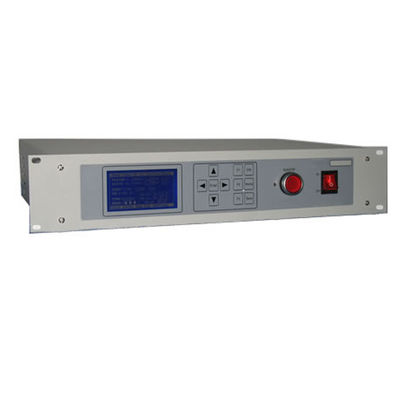

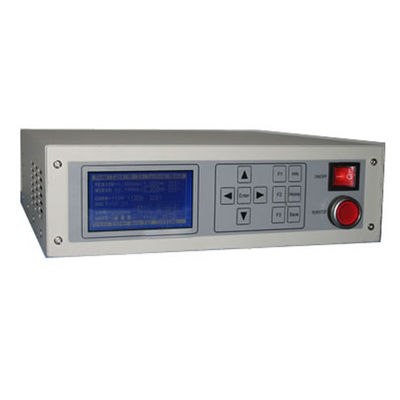

• 240x28 dot matrix grafisch LCD of 16 bit "8" digitale buisweergave, om de ingestelde stroom, actuele stroom, spanning en vermogen weer te geven, eenvoudig menu / modusweergave, membraanknop

• Gebruiksvriendelijke interface, storingsdiagnosefunctie

• Met perfecte PID-besturingssoftware, intelligente traploze temperatuurregeling voor zowel verwarming als koeling, is de TEC-laserdiodedriver een goede optie voor betere laserprestaties en een compact formaat voor de gebruiker.

• We kunnen de driver aanpassen aan de eisen van de klant.

Opmerkingen:

• Als u een 110VAC ingangsvoeding nodig heeft, laat het ons weten bij het bestellen

• We hebben vier formaten van de drivers B × L × H = 304 × 295 × 88 mm (Y1, S1); B × L × H = 425 × 310 × 88 mm (Y2, S2);

• Bovenstaande drivers zijn onze standaard modellen.We kunnen ook aanpassen aan de parameters van de klant.

• We kunnen de driver aanpassen met instelbare voorstroom (ook bekend als voorverwarmstroom, behoudstroom, basisstroom).
