Diodedrivers met TEC-controllers / laserdiodedrivers zonder TEC

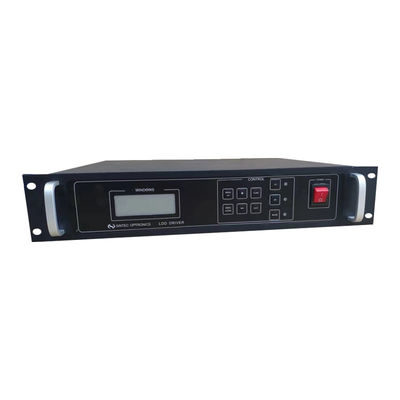

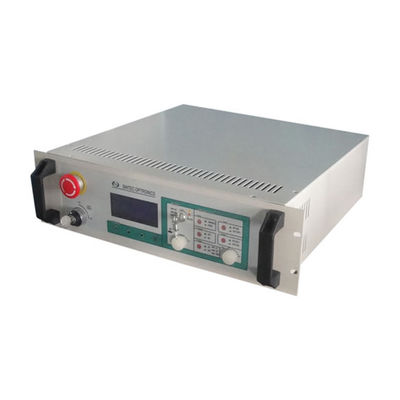

1. ST-LDDY-serie diodedrivers met TEC-controllers

ST-LDDY-serie diodelaserdrivers met TEC-controllers zijn ontworpen om diodelasers aan te sturen.Ze kunnen maximaal 2 diodes en 4 TE-koelers aansturen.Daarvan worden 2 TE-koelers gebruikt om diodelasers te koelen en 2 TE-koelers worden gebruikt om SHG-kristal en THG-kristal te koelen.De stuurprogramma's zijn gemaakt in modules en dus kan de klant de modules (outputs van de stuurprogramma's) selecteren op basis van zijn behoeften met lagere kosten en kleinere afmetingen.

Onze diodedrivers zijn contact en betrouwbaar.Het zijn ideale voedingen om diodelasers, fiberlasers en DPSS-lasers aan te sturen.

Functies:

• Geschikt om te gebruiken voor 1064nm, 532nm en 355nm lasers
• Geschikt om DILAS/COHERENT diodelasers aan te sturen met een hoge stroom bij maximaal 5V 60A output
• Geschikt voor het aansturen van NLIGHT/BWT diodelasers met een hoog voltage bij maximaal 32V 15A output
• Luchtgekoeld of standaard watergekoeld
• Maximale 4-kanaals uitgangen voor TE-koeler om diodelasers en kristallen te koelen
• Uitgangsparameters instelbaar
• Uitgangen zoals laserstroom, GATE & pulsherhalingsfrequentie beschikbaar, selecteerbare interne of externe besturing
• INTERLOCK, klaar & alarmsignalen beschikbaar
• Kan worden bestuurd door RS232, druk op de knop of markeringssoftware

Toepassingen:

• DPSS-lasers
• Vezel lasers
• Diode lasers
• Stroomconstante bronnen

Technische specificaties:

Opmerking: bovenstaande producten zijn geschikt voor het aansturen van alle diodelasers met hoogspanning bij maximaal 32V 15A output.

Opmerking: Geschikt voor het aansturen van alle diodelasers met hoge stroom bij maximaal 5V 60A output.

Suggesties:

• Selecteer voor DPSS-lasers de nummers van diode-aansturing en TEC-koeling volgens de gebruikte nummers in de lasers.
• Voor krachtige 1064nm DPSS-lasers is het niet nodig om TEC-besturingen te gebruiken, aangezien er waterkoeling in het lasersysteem zit.De diodelaser en het laserkristal worden gekoeld via warmtegeleiding van de basis die watergekoeld is.Voor 532nm DPSS-lasers is alleen TEMP3 nodig.Voor 355nm DPSS-lasers zijn TEMP3 en TEMP4 nodig.
• Standaarduitgangen zijn 1set diodelaserdriver.Anderen zijn opties.
• Over het algemeen is waterkoeling beter dan luchtkoeling voor DPSS-lasers.Als er geen waterkoeling in het systeem zit, wordt vaak TEM2 gebruikt om het laserkristal te koelen.

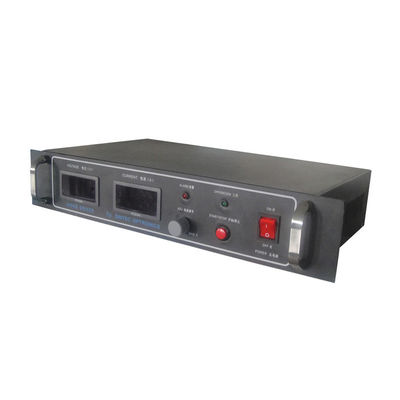

2. LDD-serie laserdiodedrivers zonder TEC

De laserdiode driver ST-LDD-AAVV is een hoogstroomconstante laserdiode driver zonder thermo-elektrische koelercontroller.Huidige controle, voorbijgaande onderdrukking, oververhittingsbeveiliging, kortsluitbeveiliging en overstroomlimiet zijn aanwezig.2 digitale meters tonen de uitgangsstroom en uitgangsspanning.De driver wordt voornamelijk gebruikt om diodemodules aan te sturen.

Specificaties:

• Model: ST-LDD-AAVV
• ST-LDD- ST-serie laserdiodedrivers
• AA-maximale uitgangsstroom (A).De uitgangsstroom is traploos instelbaar.
• VV-maximale uitgangsspanning (V).De uitgangsspanning wordt bepaald door de weerstand van de stroom en de diode.
• Ingangsspanning: 220VAC, +/-15%
• Spanningsruis: <0,1% p.p
• Huidige ruis: < = 50mA
• Onstabiliteit: <0,1%
• Afmeting: 482 × 88x260 mm
• Netto gewicht: 6,5 kg

Opmerking:

Om een ​​driver te selecteren, kunt u eerst de uitgangsspanning bepalen en vervolgens het maximale uitgangsvermogen.De maximale uitgangsstroom is het maximale vermogen gedeeld door de uitgangsspanning.

Typische diodestuurprogramma's:

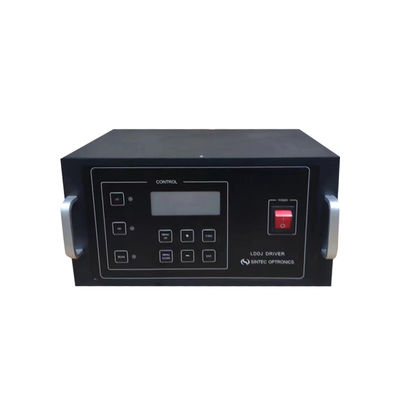

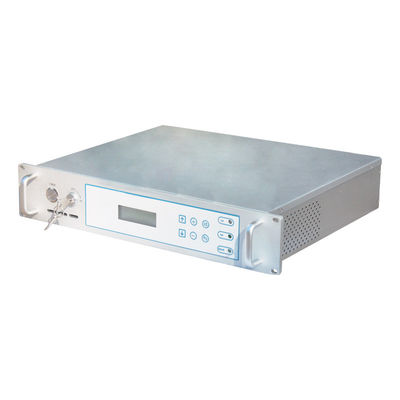

3. Diodedrivers uit de ST-LDDJ-serie

De diodedrivers uit de ST-LDDJ-serie zijn alles-in-één systemen die bestaan ​​uit een systeemcontroller, een diodedriver en een TEC-controller.De diodedrivers hebben twee soorten vooruitzichten: OEM 19-inch drivers en bench-top drivers.De gebruikers kunnen onze drivers in hun systemen integreren of gewoon individueel in het laboratorium gebruiken.Onze drivers kunnen één laserdiode en één TEC-koeler aansturen.

Functies:

• OEM 19-inch drivers zijn 2U-formaat en de input is 220VAC 50Hz
• Ondersteuning van één diode en één TEC-koeler
• Uitgangsstroom continu instelbaar en spanning zelfaanpassend
• RS232-poort om te communiceren met een pc met onze software STXFMate
• INTERLOCK en temperatuurbeveiliging
• Uitgangsstroom kan intern of extern worden geregeld
• Optionele PWM-modulatie-uitgang

Standaard modellen:

Opmerking: onderdeelnummer: ST-LDDJ-xxAyyV-TECx-OEM,output max.stroom xxA, zelfaanpassende spanning 0-yyV, TECz is TEC-onderdeelnummer en z is nummering (raadpleeg de volgende tabel. OEM is OEM 19-inch drivers en geen OEM betekent bench-top drivers.

Opmerking: 1) Standaard is 10k NTC temperatuursensor.2) Wij leveren geen TEC-koelers en de klant kan deze op de lokale markt kopen.
