PCB-montagebare diode-drivers/diode-laserbesturingsbord/driving board/TEC-driver

STXF-serie PCB-montagebare diode-laserdriver is een OEM-individuele module die is ontworpen voor het aandrijven van laserdiodes.diodelaser aandrijflijn/module en temperatuurregelaar/moduleOnze gebruikers kunnen deze drie modules combineren om een complete diode laser stroomvoorziening te vormen.

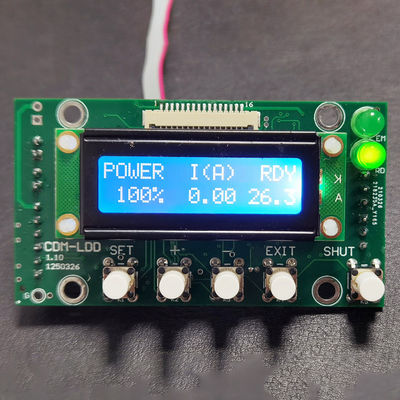

1Diode laser control board

Het diodelaserbesturingsbord ondersteunt 1 kanaal van het diodelaser (LD) stuurbord en 1 kanaal van het door ons bedrijf geproduceerde temperatuurbesturingsbord.Naast het instellen en bekijken van de stroom en het controleren van de uitgang van de stroom, heeft het ook de functies van externe regeling van de stroom en kan worden aangesloten op 1 kanaal van de temperatuur control board gemaakt door ons bedrijf (kan worden aangesloten of niet) en andere functies.Je kunt dit bord samen met LD stuurbord en temperatuur control board integreren om een compleet diode laser stroomvoorziening systeem te vormenHet displaybord is gemakkelijk te integreren en kan rechtstreeks op panelen van een 2U-chassis worden geïnstalleerd.

Kenmerken:

• Het kan gemakkelijk worden geïnstalleerd op het apparatuurpaneel van de klant in een minimum 2U chassis
• STXF-CDM ondersteunt 1-kanaals STXF-serie LD-driveboards en 1-kanaals STXF-serie temperatuurcontroleborden (TEC-koeler) en STXF-DPSL ondersteunt max. 2-kanaals STXF-serie LD-driveboards en max.4-kanaals temperatuurregelaars van de STXF-serie (TEC-koeler)
• Het heeft een temperatuur interlock via temperatuur control board
• Het heeft een communicatieprotocol en kan met een computer worden verbonden en door computersoftware worden bestuurd.
• Het heeft een INTERLOCK interface.
• Huidige interne en externe controle
• Optioneel PWM-modulatie-uitgang
• Kan rechtstreeks van het LD-stuurbord of het temperatuurbord worden aangedreven, geen onafhankelijke stroomvoorziening vereist
• Het is geschikt voor gebruik met onze PC-software STXF-Mate

Toepassingen:

• Bestuur LD stuurbord en temperatuursysteembord
• Hoofdbesturingsbord van diodelaser

Hoofd technische parameters:

• Verplichte stroominvoer: 5VDC+/-5% (kan rechtstreeks van het LD-stuurbord worden aangedreven, of kan worden aangesloten op de 6-pin IDC-interface om stroom van het temperatuurbord te krijgen,of kan worden aangedreven door een afzonderlijke 5VDC)
• Verplichte maximale stroom: 0,1 A
• Steun LD-stuurbord: STXF-serie LD-stuurbord
• Ondersteuningstemperatuurscontrolebord: temperatuurcontrolebord van de serie STXF
• Uitgangsmodulatie PWM: 0,04-500 kHz
• Werkcyclus: 0,1-100%
• Werktemperatuur: -40 - +60 graden
• Omgevingstemperatuur van opslag: -40 - +70 graden
• Vochtigheid van de werkomgeving: 0-95%
• Afmetingen: 70 mm*39 mm, hoogte 22 mm (9 mm boven het bord, 1,5 mm dik, 11,5 mm onder het bord)

Bestelgegevens:

• Productnaam: diodelaserbesturingsbord
• Productnummer: STXF-CDM-P (-P betekent met een zwart paneel, of geen -P betekent geen paneel);Of STXF-DPSL-P (-P betekent dat het scherm en het PCB-bord gescheiden zijn en geen -P betekent dat ze samen zijn geïntegreerd- Ja.
• Bijvoorbeeld: STXF-CDM, STXF-CDM-P

Elektrische aansluitingen:

Je verbindt dit bord en het LD stuurbord van P naar P via de 6PIN interface.

2Diodelazersysteem

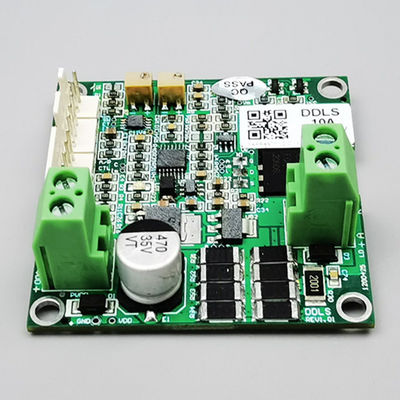

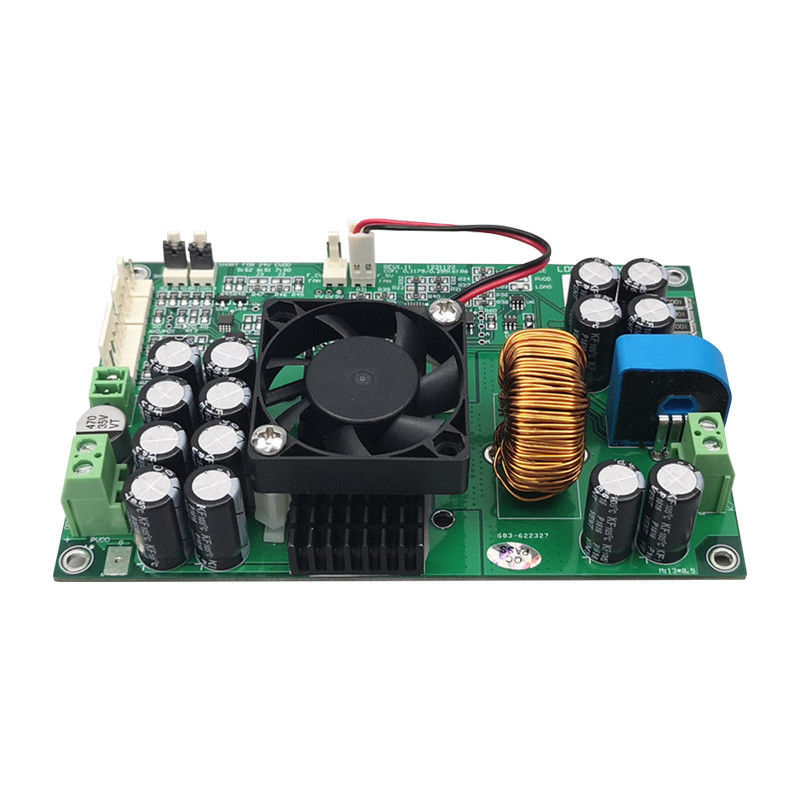

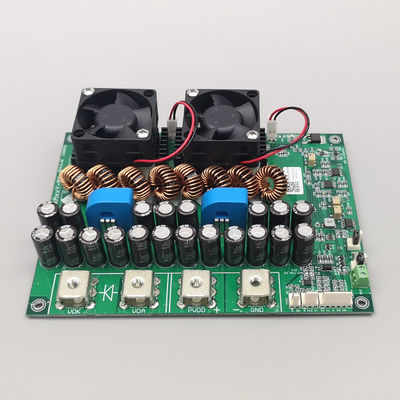

Gegevens van het laserdiodedrukbord STXF-LDDH-xxAyyV-M:

STXF-LDDH laser diode driving board (ook wel laser power board, constant current source board genoemd) is een nieuw high-tech product, chip-level aanpassing en innovatief ontwerp.Het is met name geschikt als aandrijflijn voor hoogspannings- en laagstroomlaserdioden. Door het ontwerp van het single-board is het bijzonder gemakkelijk te integreren in laserdiodenproducten.optische vezels en andere soorten lasers die diodelaserpomping of -bron vereisenDaarom is het uitstekend geschikt voor verschillende toepassingen zoals diode laser lassen, markeren en vezellaser enz.

Kenmerken:

• met een vermogen van niet meer dan 50 W
• Laadstroom tot 15 A
• Aanpassing van de belastingspanning
• Hoge snelheid, stijgende en dalende rand <= 1 ms
• Hoog rendement, luchtkoeling
• Twee analoge kanalen zijn optioneel (interne en externe besturing, waarvan één een trage interface is, die kan worden aangesloten op analoge of potentiometer)
• De schakelaar van kanalen is een hogesnelheids-analoge schakelaar, die de modulatiefunctie kan realiseren
• Afzonderlijke stroomvoorziening voor rij- en bedieningsinstallaties
• Compact ontwerp voor gemakkelijke integratie

Aanbevolen toepassingen:

• DPSS-lasers voor vaste stoffen, met eindpomp of zijdelingspomp
• Diodelazers
• glasvezellaser
• Producten die een constante stroombron vereisen voor CW- of pulserende toepassingen (bijv. diodelaseronderzoek, LED 你light emitting diodeonderzoek)
• Toepassingen zoals lassen, markeren, verwarmen, product testen, enz.

Belangrijkste technische parameters:

• Model: STXF-LDDH-xxAyyV-MV (xx/yy wordt door de klant volgens de vereisten geselecteerd)
• Bevestiging van het vermogen van de motor
• Bevestigingsspanning: 70 V max, ten minste 1 V lager dan de toevoerspanning
• Opwaartse/afwaartse tijd: <= 1 ms
• Stroomgolf: < 0,1 A
• Stroomtemperatuurverschuiving: < 10 ppm
• Efficiëntie: > 95%
• Inlaatstroomspanning: 48V/60V/72V, optioneel
• Inlaatregelspanning: 12V/15V/24V (kan door J1 op het bord worden geselecteerd)
• Energieverbruik van het bedieningspaneel: <= 1,5 W
• Analoog-invoerstroom: 0-5V komt overeen met 0-hoogste stroom of door de gebruiker gespecificeerde stroom
• Stroom van terugkoppeling: 0-2,5 V komt overeen met 0-hoogste stroom, of door de gebruiker gespecificeerd
• Gewicht van het bord: 185 g
• Bergingstemperatuur: -40-+60°
• Werktemperatuur: -10-+45°
• Werkvochtigheid: 0-95%
• Afmetingen: 130 mm*8,5 mm, hoogte 35 mm (30 mm aan boord, 1,5 mm dik)

Vereisten voor het ordermodel:

• STXF-LDDH-xxAyyV-MV
• xx: geeft de fabrieksstroom aan, d.w.z. de stroom die overeenkomt met de hoogste analoge invoer, optionele waarde: 1-15
• yy: geeft de voedingsspanning aan, de maximale belastingspanning is ten minste 1 V lager dan de voedingsspanning, 48/60/72 kan worden geselecteerd
• Bijvoorbeeld: STXF-LDDH-15A48V-MV

3Temperatuurcontrolebord (TEC-driver)

Opmerkingen: NE/NE-AH/NC gebruiken standaard 10k NTC-temperatuursensor, PT100 of PT1000 zijn optioneel, andere modellen ondersteunen alleen NTC.

3,1 Gegevens van STXF-TCB-NE-AH:

STXF-TCB-NE-AH is een temperatuurscontrolebord voor halfgeleiderkoelingchips (ook bekend als thermo-elektrische koelers TEC), die een volledige PID-besturing bevat.en de nauwkeurigheid van de temperatuurregeling kan 0 bereikenDit apparaat ondersteunt de meest gebruikte 10k NTC-temperatuursensor, TEC kan meerdere configuraties hebben en de voedingsbron is een gelijkstroomtoevoer.Dit bord is de high current versie van STXF-TCB-NEHet is geschikt voor hoogvermogen en hoge precisie temperatuurcontrole, zoals hoogvermogen LD.

Kenmerken:

• PID-besturingsalgoritme
• Hoge nauwkeurigheid, tot 0,01 graden
• Breed bereik van TEC-spanning: 2~24V
• Groot TEC-stroombereik: nominale 18A (als de toevoerspanning 12V of minder bedraagt, kan de stroom 24A bereiken)
• Tweerichtingsbesturing, ondersteuning van verwarming en koeling
• De TEC-configuratie is flexibel
• Het kan de temperatuur instellen en detecteren via de seriële poort (ASCII-codeprotocol, ondersteunt de computer met zijn eigen superterminal, iedereen kan het gebruiken)
• Het heeft alarm, klaar signaaluitgang, en dicht TEC signaaluitgang
• Beheersmodus: continue spanning

Toepassingen:

• Temperatuurregelsysteem met TEC (halfgeleiderkoeler, thermo-elektrische koeler) als temperatuurregelelement
• geschikt voor, maar niet beperkt tot, temperatuurregeling van laserdioden
• Geschikt voor verschillende gebieden zoals industrie en huishoudelijke apparaten
• Biologische, medische, PCR-temperatuurcontrole, enz.

Belangrijkste technische parameters:

• Standaardspanningen zoals 7.5/12/15/24 worden aanbevolen, de TEC-spanning is bij voorkeur gelijk aan of iets groter dan de stroomtoevoerspanning.indien de TEC-nominale spanning lager is dan de stroomtoevoerspanning, u kunt ook de maximale uitvoer verhouding)
• Stroomvoorziening van het bord: bepaald door het werkelijke maximale vermogen van de TEC
• TEC-spanning: 2V ∼ 24V (afhankelijk van de voedingsspanning)
• TEC-stroom: nominale 18A (als de spanning van de voedingsvoorziening 12V of minder bedraagt, kan de stroom 24A bereiken)
• Temperatuursensor: 10k NTC (standaard B-waarde is 3950, de werkelijke B-waarde is niet beperkt, beïnvloedt alleen de absolute temperatuur, niet de relatieve temperatuur,In principe zinloos voor temperatuurregeling), PT100 facultatief
• Temperatuurregeling: 0,01°
• Temperatuurbepalingsnauwkeurigheid: 0,01°
• NTC-versie temperatuurregeling meetbereik: -60 - +170 graden
• Temperatuurbereik van de NTC-versie: -20 - +100 graden
• PT100/PT1000 temperatuurregeling meetbereik: -60 - +212 graden
• PT100/PT1000 regeltemperatuurbereik: -50 - +200 graden
• Standaard fabriekstemperatuur: 25° of door de gebruiker gespecificeerd
• Werktemperatuur van de omgeving: -40 tot +45 graden
• Omgevingstemperatuur van opslag: -40 tot +60 graden
• Vochtigheid van de werkomgeving: 0-95%
• Afmetingen: 65 mm*95 mm, hoogte: 35 mm

Bestelgegevens:

• Naam van het product: temperatuursysteem
• Productmodel: STXF-TCB-NE-AH/-X
• -X: optioneel PT100- of PT1000-sonde, het weglaten van -X betekent dat NTC-sonde standaard wordt ondersteund
• Bijvoorbeeld: TXF-TCB-NE-AH, TXF-TCB-NE-AH-PT100, TXF-TCB-NE-AH-PT1000

Controlemethode:

Het bord gebruikt seriecommunicatie om informatie te wijzigen en te controleren.

• De temperatuurcontrole-display-eenheid die door ons is gemaakt, zoals STXF-DISP-TCB (verbind de seriële poort van het temperatuurcontrolebord aan het scherm)
• Onze PC-software STXF-TCBMate (verbind de seriële poort van de temperatuur control board aan de computer)
• Direct gebruik maken van de seriële poort om commandocontrole uit te geven (met behulp van een microcontroller of een pc)

3.2 Verwante producten en toebehoren voor temperatuurpaneel:

Gegevens van het displaybord voor temperatuurregeling STXF-DISP-TCB ((DW):

Het STXF-DISP-TCB(DW) temperatuurscontrolebord ondersteunt STXF-TCB-NA, STXF-TCB-NE/NE-AH, STXF-TCB-SA en andere temperatuurscontroleborden.De temperatuurwaarde en verschillende bijbehorende parameters kunnen worden ingesteld via het temperatuursysteem display boardHet displaybord voor de temperatuurregeling kan worden gebruikt als instellingsinstrument voor het displaybord voor de temperatuurregeling.of kan rechtstreeks op het paneel worden geïnstalleerd als de bewakingsinterface van het temperatuurbesturingsbord.

Kenmerken:

• Het kan gemakkelijk worden geïnstalleerd op het apparatuurpaneel van de klant
• Ondersteuning van STXF-TCB volledige reeks temperatuurcontroleborden
• Ondersteuning van het instellen van verschillende parameters
• Ondersteuningstemperatuur weergave als curve
• Het heeft een 7-28V power input poort, en een 5V power input / output poort en je kunt stroom leveren via een van hen

Bestelgegevens:

• Productnaam: temperatuurscontrole-displaybord
• Productmodel: STXF-DISP-TCB/-P(DW) -P: A -P betekent een zwart paneel.
• Bijvoorbeeld: STXF-DISP-TCB(DW), STXF-DISP-TCB-P(DW)

Elektrische aansluitingsdiagram:

4Diodedrievers van de STXF-SDDC-serie met TEC-controllers

De aandrijflijn is compact ontworpen en is geïntegreerd met LD-driver en TEC-temperatuurregeling met hoge precisie.een ideale aandrijflijn voor vlinderlasers zoals DFB-lasers met twee verschillende pindefinities in de communicatie- en laserindustrieDe maximale LD-stroom kan 2A bereiken en heeft analoge en modulatie-signaalinterfaces.De theoretische stabiliteit van het LD-temperatuursysteem kan 0De verschillende parameters van dit bord kunnen worden aangepast volgens de eisen van de klant, waaronder nominale stroom, standaard ingestelde temperatuur en TEC-stroom en -spanning.

Kenmerken:

• Opwaartse en dalende tijd van het Amerikaanse niveau
• Geen golfstroom, geen overschot.
• Hoge efficiëntie: het bord zelf vereist geen speciale warmteafvoer (DFB-lasers moeten aan de hittezuiger worden bevestigd)
• Compact ontwerp, eenvoudig te integreren

Specificaties:

• Invoervermogen: DC5V ± 5%
• Uitgangsstroom: maximaal 2,0 A
• Vervolging van de belasting: 2,5 V max.
• Stroomstijging/stroomvaltijd: ≤5us
• Analoogmodulatie: 100 kHz tot CW
• Analooginvoer: 0-2,5 V overeenkomend met 0-max stroom
• terugkoppelingsuitgang: 0-2,5 V overeenkomend met 0-max-stroom
• TEC maximale aandrijflijn: 3A
• TEC maximale aandrijvingsspanning: 4,3 V
• Standaard ingestelde temperatuur: 25°C, potentiometer instelbaar
• Werktemperatuur: 0 - 45°C
• Bergingstemperatuur: -20 - 70°C
• Vochtigheid: < 95%, niet-condenserend
• Afmetingen: 86x65 mm

Bestelgegevens:

Deelnummer: STXF-SDDC-x-yA-TaAbV

• x: DFB-laser­pakket A voor industriële toepassingen of B voor optische communicatie
• y: instellingsstroom in de fabriek, overeenkomstige maximale analoge invoer, 0,05-2,0A
• a: instellingsstroom van TEC in de fabriek, 0,5A-3A. Standaardstroom 2A via potentiometer
• b: instellingsspanning van TEC in de fabriek, 0,5V-4,3V. Standaard 2V via potentiometer

Bijvoorbeeld: STXF-SDDC-A-2.0A
