Temperatuursysteem met TEC-driver

Opmerkingen: NE/NE-AH/NC gebruiken standaard 10k NTC-temperatuursensor, PT100 of PT1000 zijn optioneel, andere modellen ondersteunen alleen NTC.

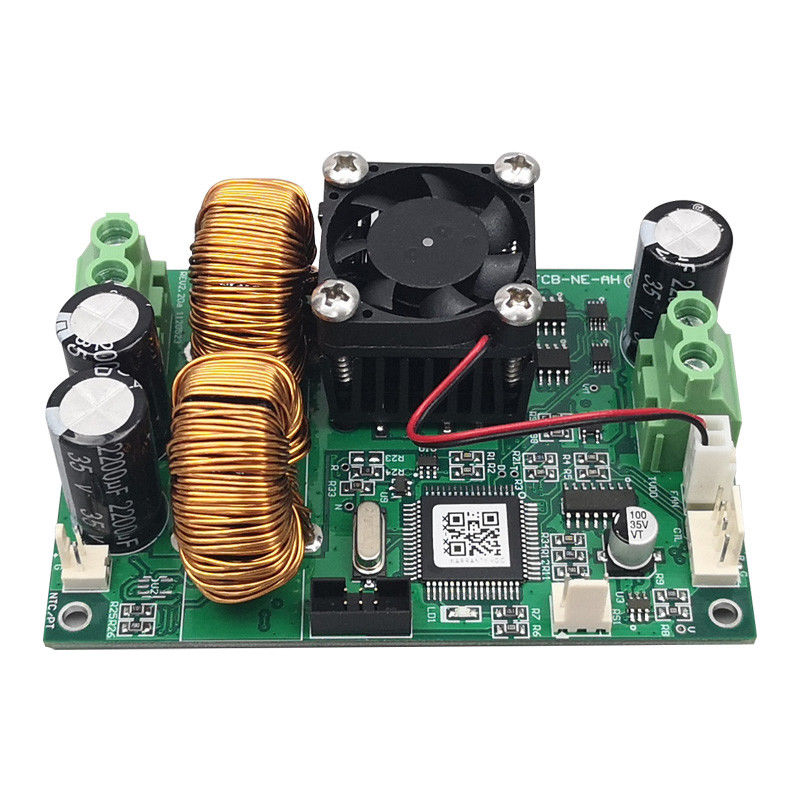

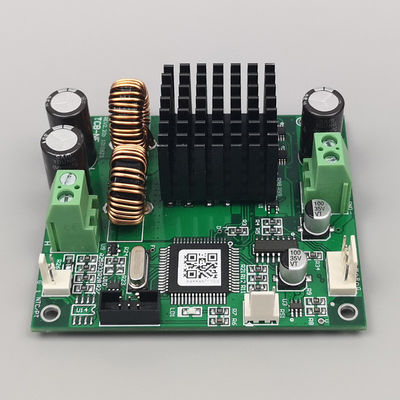

1Details van STXF-TCB-NE-AH:

STXF-TCB-NE-AH is een temperatuurscontrolebord voor halfgeleiderkoelingchips (ook bekend als thermo-elektrische koelers TEC), die een volledige PID-besturing bevat.en de nauwkeurigheid van de temperatuurregeling kan 0 bereikenDit apparaat ondersteunt de meest gebruikte 10k NTC-temperatuursensor, TEC kan meerdere configuraties hebben en de voedingsbron is een gelijkstroomtoevoer.Dit bord is de high current versie van STXF-TCB-NEHet is geschikt voor hoogvermogen en hoge precisie temperatuurcontrole, zoals hoogvermogen LD.

Kenmerken:

• PID-besturingsalgoritme
• Hoge nauwkeurigheid, tot 0,01 graden
• Breed bereik van TEC-spanning: 2~24V
• Groot TEC-stroombereik: nominale 18A (als de toevoerspanning 12V of minder bedraagt, kan de stroom 24A bereiken)
• Tweerichtingsbesturing, ondersteuning van verwarming en koeling
• De TEC-configuratie is flexibel
• Het kan de temperatuur instellen en detecteren via de seriële poort (ASCII-codeprotocol, ondersteunt de computer met zijn eigen superterminal, iedereen kan het gebruiken)
• Het heeft alarm, klaar signaaluitgang, en dicht TEC signaaluitgang
• Beheersmodus: continue spanning

Toepassingen:

• Temperatuurregelsysteem met TEC (halfgeleiderkoeler, thermo-elektrische koeler) als temperatuurregelelement
• geschikt voor, maar niet beperkt tot, temperatuurregeling van laserdioden
• Geschikt voor verschillende gebieden zoals industrie en huishoudelijke apparaten
• Biologische, medische, PCR-temperatuurcontrole, enz.

Belangrijkste technische parameters:

• Standaardspanningen zoals 7.5/12/15/24 worden aanbevolen, de TEC-spanning is bij voorkeur gelijk aan of iets groter dan de stroomtoevoerspanning.indien de TEC-nominale spanning lager is dan de stroomtoevoerspanning, u kunt ook de maximale uitvoer verhouding)
• Stroomvoorziening van het bord: bepaald door het werkelijke maximale vermogen van de TEC
• TEC-spanning: 2V ∼ 24V (afhankelijk van de voedingsspanning)
• TEC-stroom: nominale 18A (als de spanning van de voedingsvoorziening 12V of minder bedraagt, kan de stroom 24A bereiken)
• Temperatuursensor: 10k NTC (standaard B-waarde is 3950, de werkelijke B-waarde is niet beperkt, beïnvloedt alleen de absolute temperatuur, niet de relatieve temperatuur,In principe zinloos voor temperatuurregeling), PT100 facultatief
• Temperatuurregeling: 0,01°
• Temperatuurbepalingsnauwkeurigheid: 0,01°
• NTC-versie temperatuurregeling meetbereik: -60 - +170 graden
• Temperatuurbereik van de NTC-versie: -20 - +100 graden
• PT100/PT1000 temperatuurregeling meetbereik: -60 - +212 graden
• PT100/PT1000 regeltemperatuurbereik: -50 - +200 graden
• Standaard fabriekstemperatuur: 25° of door de gebruiker gespecificeerd
• Werktemperatuur van de omgeving: -40 tot +45 graden
• Omgevingstemperatuur van opslag: -40 tot +60 graden
• Vochtigheid van de werkomgeving: 0-95%
• Afmetingen: 65 mm*95 mm, hoogte: 35 mm

Bestelgegevens:

• Naam van het product: temperatuursysteem
• Productmodel: STXF-TCB-NE-AH/-X
• -X: optioneel PT100- of PT1000-sonde, het weglaten van -X betekent dat NTC-sonde standaard wordt ondersteund
• Bijvoorbeeld: TXF-TCB-NE-AH, TXF-TCB-NE-AH-PT100, TXF-TCB-NE-AH-PT1000

Controlemethode:

Het bord gebruikt seriecommunicatie om informatie te wijzigen en te controleren.

• De temperatuurcontrole-display-eenheid die door ons is gemaakt, zoals STXF-DISP-TCB (verbind de seriële poort van het temperatuurcontrolebord aan het scherm)
• Onze PC-software STXF-TCBMate (verbind de seriële poort van de temperatuur control board aan de computer)
• Direct gebruik maken van de seriële poort om commandocontrole uit te geven (met behulp van een microcontroller of een pc)

2. Verwante producten en toebehoren voor temperatuurpaneel:

Gegevens van het displaybord voor temperatuurregeling STXF-DISP-TCB ((DW):

Het STXF-DISP-TCB(DW) temperatuurscontrolebord ondersteunt STXF-TCB-NA, STXF-TCB-NE/NE-AH, STXF-TCB-SA en andere temperatuurscontroleborden.De temperatuurwaarde en verschillende bijbehorende parameters kunnen worden ingesteld via het temperatuursysteem display boardHet displaybord voor de temperatuurregeling kan worden gebruikt als instellingsinstrument voor het displaybord voor de temperatuurregeling.of kan rechtstreeks op het paneel worden geïnstalleerd als de bewakingsinterface van het temperatuurbesturingsbord.

Kenmerken:

• Het kan gemakkelijk worden geïnstalleerd op het apparatuurpaneel van de klant
• Ondersteuning van STXF-TCB volledige reeks temperatuurcontroleborden
• Ondersteuning van het instellen van verschillende parameters
• Ondersteuningstemperatuur weergave als curve
• Het heeft een 7-28V power input poort, en een 5V power input / output poort en je kunt stroom leveren via een van hen

Bestelgegevens:

• Productnaam: temperatuurscontrole-displaybord
• Productmodel: STXF-DISP-TCB/-P(DW) -P: A -P betekent een zwart paneel.
• Bijvoorbeeld: STXF-DISP-TCB(DW), STXF-DISP-TCB-P(DW)

Elektrische aansluitingsdiagram:
