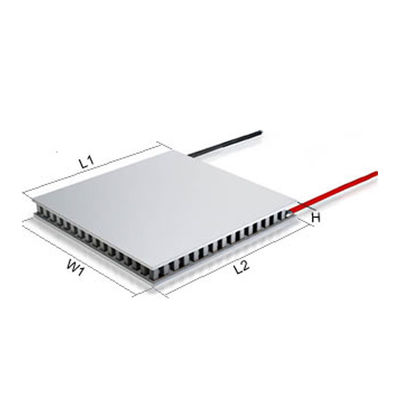

TEC-stuurprogramma's, TE-koelers, PT1000-temperatuursensoren

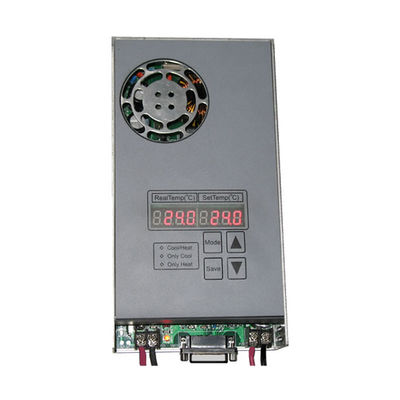

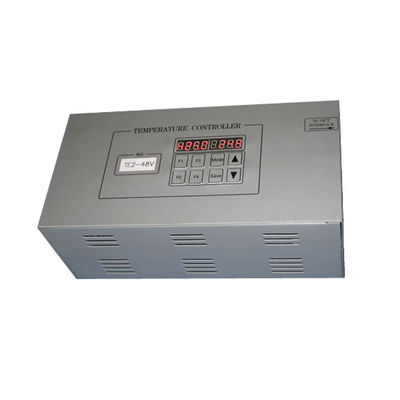

De TEC-driver is een krachtig temperatuurregelsysteem (luchtkoeling), speciaal ontworpen voor het aansturen van laserdioden (thermo-elektrische koelingschip, TEC), met hoge precisie en hoge stabiliteit. Het is gebaseerd op het principe van het Peltier-effect.Het heeft de voordelen van hoge precisie, lange levensduur, klein volume, geen lawaai, geen slijtage, geen trillingen, geen vervuiling.De TEC-driver heeft perfecte PID-besturingssoftware en intelligente traploze temperatuurregeling, die zowel gekoeld als verwarmd kan worden.Het kan worden bestuurd via RS232 / 485 seriële communicatie-interface en communicatieprotocol.

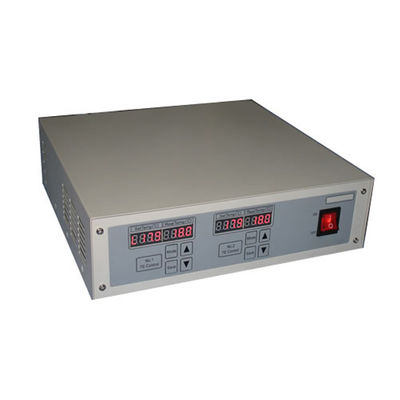

Het kan ook 1-2 kanalen TEC-besturingsoutput leveren, die kunnen worden gebruikt om lasers, medische apparaten, diodes, infrarooddetectoren, fotomultiplicatorbuizen of andere apparaten die temperatuurregeling nodig hebben, te besturen.
De TEC-driver maakt gebruik van de nieuwste moderne vermogenselektronische apparaten, high-speed microprocessor (MPU) programmabesturingstechnologie, evenals PWM-modulatie, bidirectionele voeding en PID-regeltechnologie.Het heeft uitstekende spannings- en stroomuitgangskarakteristieken.Geen overschrijding, geen terugslag, geen stroomstoot en laag geluidsniveau tijdens gebruik.
Het heeft ook overstroom-, overtemperatuur- en ondertemperatuurbeveiligingscircuits, evenals een set normaal open / normaal gesloten temperatuuralarmsignaaluitgangen.

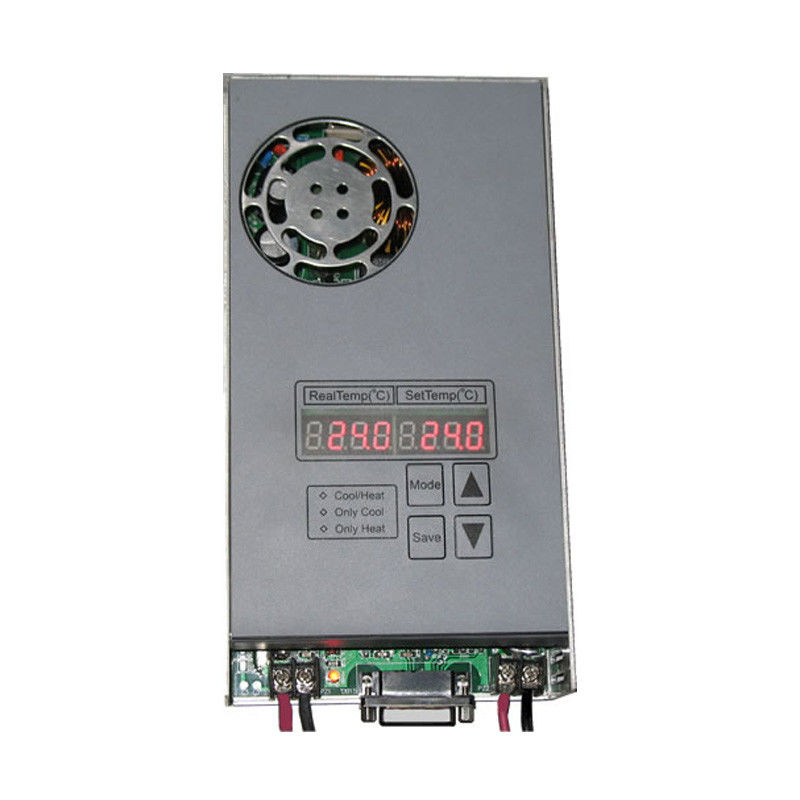

De driver heeft een 16-bits "8" LED, een eenvoudige menumodusweergave, een membraanknop en een gebruiksvriendelijke gebruikersinterface en foutdiagnosefunctie.

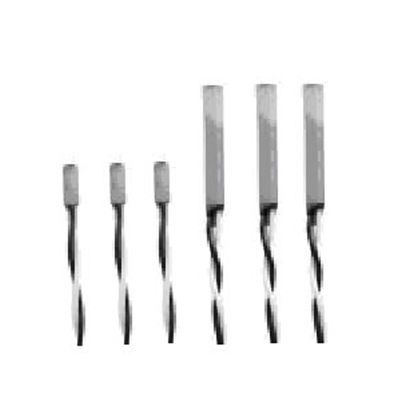

Het is een uitstekende keuze voor fabrikanten van laserapparatuur, onderzoeksinstituten en persoonlijk.We gebruikten de standaard PT1000-temperatuursensor (platinaweerstand) voor de beste precisie, lineariteit en stabiliteit.
Functies:
- Intelligente traploze temperatuurregeling, tweeweg temperatuurregeling (zowel koelen als verwarmen)
- Temperatuurnauwkeurigheid ± 0,1°C
- Normaal bedrijfstemperatuurbereik (0°C - 80°C instelbaar) (andere bereiken kunnen worden aangepast)
- Temperatuuralarm bij overschrijding van de boven-/ondergrens
- De gebruiker kan de PID-feedbackparameters voor de temperatuur wijzigen (maar gebruikt meestal de standaard PID-parameters van het systeem of de zelfgekalibreerde PID-parameters)
- Keuze uit drie constante temperatuurmodi: (1) standaard koude en warme constante temperatuur (standaard), (2) constante temperatuur voor koeling, (3) constante temperatuur voor verwarming
- Automatische kalibratie van PID-parameters van de temperatuur
- RS232/485-communicatieprotocol (optioneel)
- Met een set normaal open / gesloten temperatuuralarmsignaaluitgangen
- Met signaaluitgang temperatuur klaar
- Oververhitting, overstroombeveiligingen;over/onder temperatuur beveiligingscircuit
- Hoge stabiliteit, hoge anti-interferentie, elimineren 50 / 60Hz frequentie-interferentie volledig
- 8/16 bit "8" LED, eenvoudige menu-/modusweergave, membraanknop
- Gebruiksvriendelijke interface, storingsdiagnosefunctie
- We kunnen de driver aanpassen aan de eisen van de klant
| Model |
STJ-JT0605 |
STJ-JT0610 |
STJ-JT0615 |
STJ-JT0620 |
STJ-JT1205 |
STJ-JT1210 |
| Temperatuurbereik (°C) |
0~80
(of aangepast) |
0~80
(of aangepast) |
0~80
(of aangepast) |
0~80
(of aangepast) |
0~80
(of aangepast) |
0~80
(of aangepast) |
| Temperatuurnauwkeurigheid (°C) |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
| Temperatuurstabiliteit (°C) |
≤0,1 |
≤0,1 |
≤0,1 |
≤0,1 |
≤0,1 |
≤0,1 |
| Aanpassingscyclus(sen) |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
| Ingangsspanning (VAC) |
12VDC
(220V ± 15%) |
12VDC
(220V ± 15%) |
12VDC
(220V ± 15%) |
12VDC
(220V ± 15%) |
12VDC
(220V ± 15%) |
12VDC
(220V ± 15%) |
| Uitgangsspanning (V) |
0-6 |
0-6 |
0-6 |
0-6 |
0-12 |
0-12 |
| Uitgangsstroom (A) |
0-5 |
0-10 |
0-15 |
0-20 |
0-05 |
0-10 |
| Spanningsruis (Vp-p) |
≤0,5% |
≤0,5% |
≤0,5% |
≤0,5% |
≤0,5% |
≤0,5% |
| Huidige ruis (Ap-p) |
≤10mA |
≤20mA |
≤30mA |
≤40mA |
≤10mA |
≤20mA |
| Stabiliteit(%) |
≤0,1 |
≤0,1 |
≤0,1 |
≤0,1 |
≤0,1 |
≤0,1 |
| (LCD/LED) |
LED |
LED |
LED |
LED |
LED |
LED |
| Werktemperatuur (°C) |
-20~+40 |
-20~+40 |
-20~+40 |
-20~+40 |
-20~+50 |
-20~+40 |
| Omgevingsvochtigheid (%) |
≤90 |
≤90 |
≤90 |
≤90 |
≤90 |
≤90 |
| Model |
STJ-JT1215 |
STJ-JT1220 |
STJ-JT2405 |
STJ-JT2410 |
STJ-JT3606 |
STJ-JT4805 |
| Temperatuurbereik (°C) |
0~80
(of aangepast) |
0~80
(of aangepast) |
0~80
(of aangepast) |
0~80
(of aangepast) |
0~80
(of aangepast) |
0~80
(of aangepast) |
| Temperatuurnauwkeurigheid (°C) |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
| Temperatuurstabiliteit (°C) |
≤0,1 |
≤0,1 |
≤0,1 |
≤0,1 |
≤0,1 |
≤0,1 |
| Aanpassingscyclus(sen) |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
| Ingangsspanning (VAC) |
12VDC
(220V ± 15%) |
12VDC
(220V ± 15%) |
24VDC
(220V ± 15%) |
24VDC
(220V ± 15%) |
36VDC
(220V ± 15%) |
48VDC
(220V ± 15%) |
| Uitgangsspanning (V) |
0-12 |
0-12 |
0-24 |
0-24 |
0-36 |
0-48 |
| Uitgangsstroom (A) |
0-15 |
0-20 |
0-05 |
0-10 |
0-6 |
0-5 |
| Spanningsruis (Vp-p) |
≤0,5% |
≤0,5% |
≤0,5% |
≤0,5% |
≤0,5% |
≤0,5% |
| Huidige ruis (Ap-p) |
≤30mA |
≤40mA |
≤15mA |
≤30mA |
≤15mA |
≤20mA |
| Stabiliteit(%) |
≤0,1 |
≤0,1 |
≤0,1 |
≤0,1 |
≤0,1 |
≤0,1 |
| (LCD/LED) |
LED |
LED |
LED |
LED |
LED |
LED |
| Werktemperatuur (°C) |
-20~+40 |
-20~+40 |
-20~+40 |
-20~+40 |
-20~+40 |
-20~+40 |
| Omgevingsvochtigheid (%) |
≤90 |
≤90 |
≤90 |
≤90 |
≤90 |
≤90 |
Opmerkingen:
- Als u 48VDC of 110VAC voeding nodig heeft, informeer ons dan bij de bestelling
- de grootte van de driver B × L × H = 215 × 115 × 50 mm (modulair, 12 ~ 36 VDC)
- Bovenstaande drivers zijn onze standaard modellen.We kunnen ook aanpassen aan de parameters van de klant.
