Fiberlasersnijkoppen en CNC-besturingssoftware

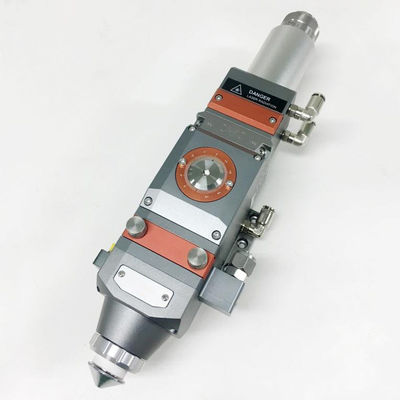

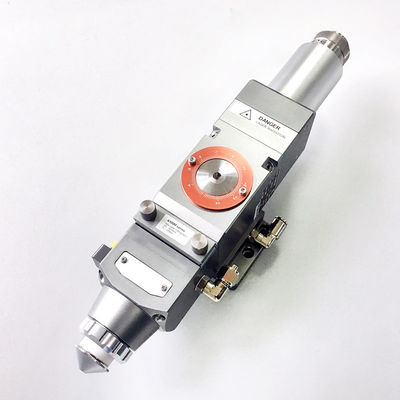

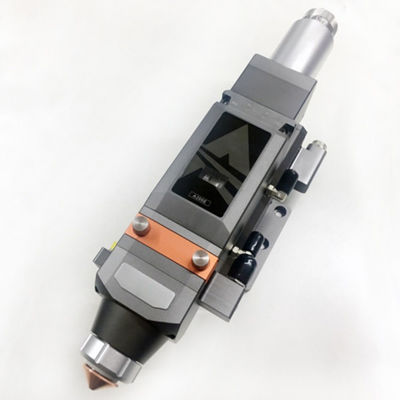

1. STAC-A200MS-serie handmatig focusserende snijkoppen

STAC-A200MS-serie fiberlasersnijkoppen, ontworpen voor laservermogen binnen 2000 W, is een prachtige oplossing voor middelhoog vermogen van laservlaksnijtoepassingen.

• Precisie optisch element

• Perfect waterkoelsysteem

• Hoogwaardig stofdicht ontwerp

• Precisie bewerkte onderdelen

• Groot bereik van focusaanpassing (12 mm)

Specificaties:

• Onderdeelnummer: STAC-A200MS

• Max.laservermogen: 2000W

• Vezelconnector: QBH

• Scherpstellens: Dia=30mm, F=125mm

• Collimatielens: F=100 mm

• Max.straalopening: 26 mm

• Lasergolflengte: 1064 nm

• Diameter uitgangsstraal van het mondstuk: 1 mm ~ 4 mm

• X & Y bijvoeglijk naamwoordbereik: ±1mm

• Z-as afstelling: -6mm~6mm

• Hoofdgewicht: 2,5 kg

• Afmeting: Dia.99 x 346 mm

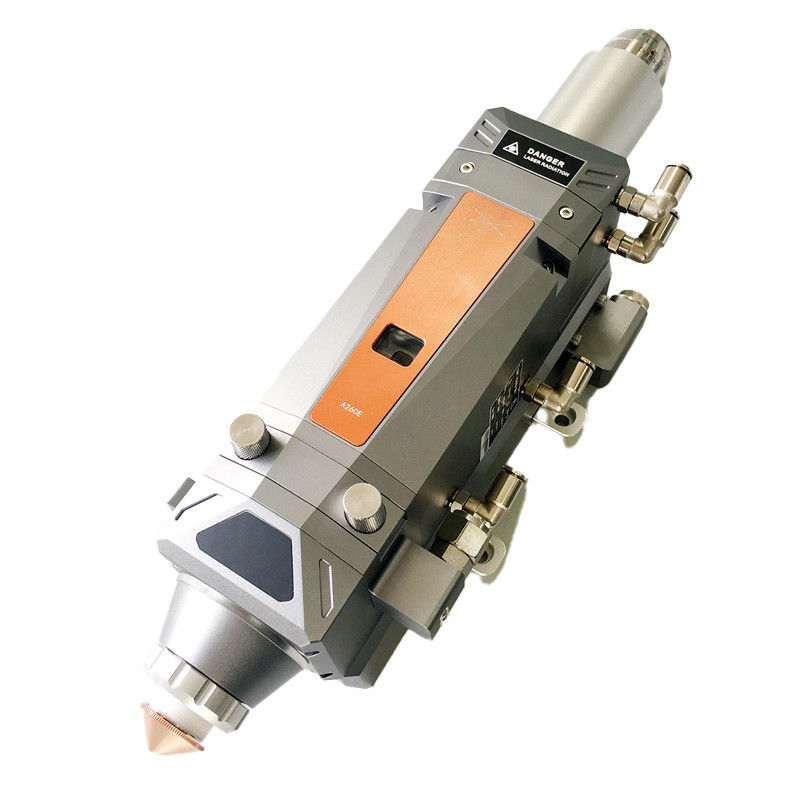

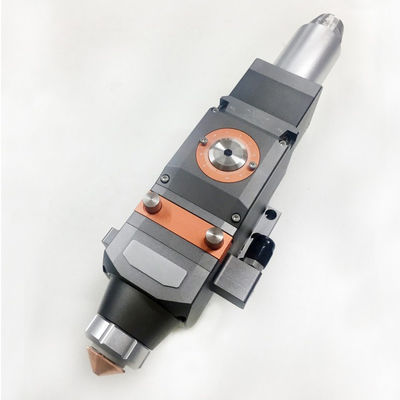

2. STAC-A260E en STAC-280E elektrisch focusserende snijkoppen

De STAC-A260E/A280E elektrische fiberlasersnijkop, die elektrische autofocusaanpassing ondersteunt, is ontworpen voor lasersnijden met gemiddeld/hoog vermogen.Met de sensoreenheid, besturingseenheid en aandrijfeenheid die erin zijn geïntegreerd, is het een prachtige oplossing voor het bereiken van volledig automatisch snijden bij het werken met onze motion control board STAC-MCC-serie en CNC-snijsoftware STAC-SC-serie.

Er wordt een motor gebruikt om de focuslens omhoog/omlaag te bewegen om de scherpstelling aan te passen.Hij kan worden aangestuurd via ons besturingsbord STAC-MCC3721.

3. STAC-MCC3721-besturingskaarten

De besturingskaarten die worden gebruikt voor het aansturen van lasers, lasersnijkoppen, XYZW-beweging en condensatorhoogtesensor in de snijkoppen.STAC-MCC3721H is voor het besturen van XYZ 3-assige beweging en STAC-MCC3721NC is voor het besturen van XYZW 4-assige beweging.

De I/O-poorten worden gedefinieerd als de volgende tabel.

4. Lasersnijsoftware STAC-SC2000

STAC-SC2000 CNC-snijsoftware is ontworpen voor lasersnijden met platte vezels, waaronder grafisch tekenen en bewerken, omgaan met snijprocessen, controle van snijprocessen, systeemmonitoring, monitoring van componenten en debuggen, enzovoort.

Functies:

1) Eenvoudige bediening, krachtige functies.

• Ontwikkeld op basis van het RIBBON-framework, is het ontwerp uniek en is de software eenvoudig te bedienen.

• UI-ontwerp is meer gehumaniseerd, wat gemakkelijker te gebruiken is, zelfs zonder training.

• Met krachtige CAM-functies gebaseerd op AUTOCAD-ontwerp, ondersteuning voor grafische import, grafische tekening, grafische bewerking en grafische transformatie, grafisch geoptimaliseerd enzovoort.

• Intelligent vastleggen, waardoor tekenen handiger en nauwkeuriger wordt.

• Uniek ontwerp van de eigenschappenoptie, waarmee de gebruiker de snijafbeelding gemakkelijker kan ontwerpen.

• Ondersteunt verschillende sorteermethoden, automatisch sorteren kan de film binnen of buiten de afbeelding herkennen om ervoor te zorgen dat de padplanning wordt geoptimaliseerd.

• Krachtige leadline-functie, ondersteunt verschillende manieren om lead-line te leiden, automatisch toegevoegde geschikte lead-line op basis van grafische geneste relaties.Ondersteuning voor het controleren/herzien van de verstoorde leadlijn met één klik.

2) Compleet snijproces, eenvoudig debuggen.

• Ondersteunt alle soorten snijprocessen: sectieboren, geleidelijk boren, boren in meerdere fasen, snijden met film, snijden op hoogte, voorboren enzovoort.

• Ondersteun het vermogen/de frequentie van de laser, aangepast aan de snelheid, om het probleem van het afvuren van hoeken bij het snijden van koolstofstaal te verminderen of te voorkomen.

• Ondersteuning van meerlaags snijden of markeren en andere soorten verwerkingsmethoden.

• Ondersteuning van microgewrichten, openingen, oversnijden, brug, kerfcompensatie enzovoort.

• Krachtige materiaaldatabase, die allerlei soorten materiaalsnijprocessen kan opslaan.

• Ondersteuning van complexe functies: randen zoeken, vliegen snijden enzovoort.

• Ondersteuning voor het volgen van uitsplitsingsposities / vooruit / achteruit enzovoort.

3) Realtime alarm, stabiel en betrouwbaar.

• Ondersteuning van loopfoutmeting, het kan de fout tussen loopbaan en grafische fout controleren.

• Real-time alarmering van de status van capacitieve hoogteregelaar, laserbron, hulpgas van elektrische lasersnijkop en andere apparatuur, zorg voor de veiligheid tijdens het snijden.

• Meer dan 50 verschillende soorten alarmen, om de apparatuur in zijn geheel te beveiligen, voorkomen verkeerde bediening door de gebruiker.

Het UI-ontwerp is heel duidelijk, van boven naar beneden: titeloptie, tooloptie, alarmoptie, weergaveoptie, actieve controleoptie, berichtenbalk, grafische parameteroptie en statusbalk.De functies van elke sectie worden hieronder weergegeven:

Bedieningsstroomschema:

Een volledig pakket bestaat uit een lasersnijkop, een besturingskaart en snijsoftware.

De functies van elk onderdeel worden als volgt samengevat:
