532 nm telecentrische F-Theta-lenzen / Scanlens 515 - 540 nm F-Theta-lens / Fused Silica

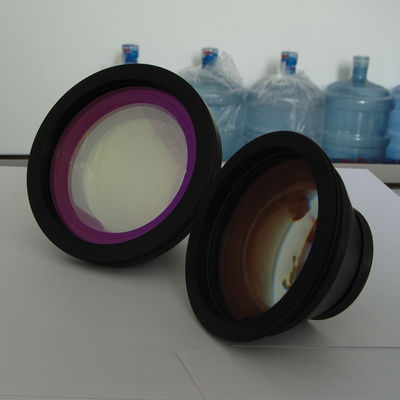

Grote Afbeelding : 532 nm telecentrische F-Theta-lenzen / Scanlens 515 - 540 nm F-Theta-lens / Fused Silica

Productdetails:

Merknaam:	Sintec Optronics

Betalen & Verzenden Algemene voorwaarden:

Levertijd:	5-7days
Betalingscondities:	T/T via bank

Contact

532 nm telecentrische F-Theta-lenzen / Scanlens 515 - 540 nm F-Theta-lens / Fused Silica

beschrijving

Markeren:

F-theta-lenzen

532nm F-Theta-lenzen

Aftastenlens

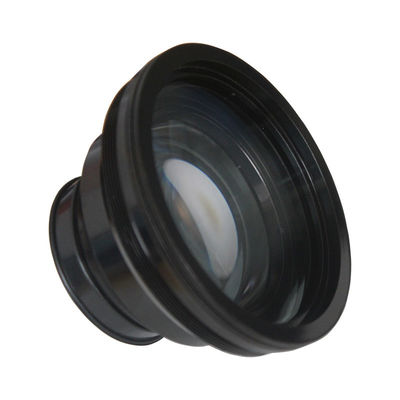

532 nm F-Theta-lens/scanlens, 515-540 nm F-theta-lens/gesmolten silica

f-theta lens

Beschrijving van f-theta-lenzen uit de STY-serie:STY-xxxx-jjj-zzz-dd-A

STY--- STY-serie laser-f-theta-lenzen
xxxx-- lasergolflengte, 1064 betekent 1064 nm, 10,6 betekent 10,6um.
jjj---- markeerveld (scanveld), jjj x jjj mm
zzz---- effectieve brandpuntsafstand in mm
dd------ ingangspupil (toegestane maximale diameter van de laserstraal) in mm (optie)
EEN------ anderen

Opmerking: (1) De f-theta-lens bestaat uit 3 lenzen en één beschermend venster/glas.De coating is een diëlektrische laag.De transmissie is >99% bij 1064 nm.Twee zijden van het beschermglas zijn voorzien van een AR-coating op 1064 nm.

(2) In de volgende tabellen zijn de afkortingen als volgt: FL betekent effectieve brandpuntsafstand;EP betekent max.diameter van de invoerbundel;SAR betekent scangebied, AS betekent diafragmastop;WD betekent werkafstand;OD betekent max.buitendiameter;MT betekent montagedraad, fs betekent gesmolten silica, SA betekent max.volledige diagonale scanhoek;L2 (a1) betekent aanbevolen spiegelscheiding;a2 betekent 2e spiegel tot flens, L1 betekent de afstand 2e spiegel en scanlens, SL betekent scanlengte, Lengte betekent de totale lengte van de scanlens, WC betekent watergekoeld.

(1) STY-serie 532 nm scanlenzen (F-theta-lenzen)

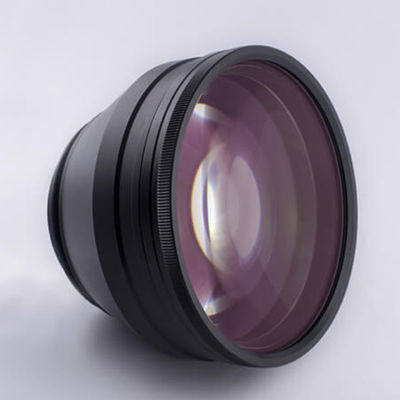

532 nm telecentrische F-Theta-lenzen / Scanlens 515 - 540 nm F-Theta-lens / Fused Silica 1

STY-serie 515-540nm F-theta-lens (gesmolten silica)

Nieuw model	Oud model	FL mm	WD mm	EP mm	Scanhoek	Scangebied mm	FSD µm	O.D mm	MT
STY-F-170R-515-540		170	216.37	10	±26,3º	Φ156/110×110	16.6	109	M85x1
STY-F-170-510-550	STY-510-550-100-170	170	221.09	10	±25º	Φ148/100×100	17.5	90	M85x1
STY-F-225-510-550	STY-510-550-156-225	225	247,51	18	±28º	Φ220/156×156	12.17	120	M85x1
STY-F-255-510-550	STY-510-550-170-255	255	367,81	14	±27,5º	Φ240/170×170	17	120	M85x1
STY-F-350-14-510-550	STY-510-550-212-350	350	283,37	14	±23,7º	Φ300/212×212	24.5	122	M85x1
STY-F-450-14-510-550	STY-510-550-315-450	450	526,39	14	±28º	Φ445/315×315	31.29	120	M85x1
STY-F-840-20-510-550	STY-510-550-550-840	840	960.17	20	±28º	Φ778/550x550	40,9	120	M85x1
STY-F-1150-510-550	STY-510-550-800-1150	1150	1249,47	18	±28º	Φ1131/800x800	40,9	120	M85x1

STY-serie 532 nm F-theta-lens (optisch glas))

Nieuw model	Oud model	FL mm	WD mm	EP mm	SA	SAR mm	FSD µm	O.D mm	MT
STY-F-63-532	STY-532-35-63	63	58	8	±22 º	Φ50/35x35	7.6	90	M85x1
STY-F-80-532	STY-532-50-80	80	91,6	10	±22 º	Φ70/50X50	12	90	M85x1
STY-F-100B-532	STY-532-58-100-10	100	110.37	10	±25 º	Φ82/58x58	9.7	90	M85x1
STY-F-100R-532	STY-532-58-100-12	100	112,77	12	±25 º	Φ82/58x58	8	90	M85x1
STY-F-120-532	STY-532-74-120	120	132	12	±25 º	Φ105/74x74	10	90	M85x1
STY-F-160-532	STY-532-110-160	160	183,18	12	±28 º	Φ155/110x110	12.8	90	M85x1
STY-F-160-532-58	STY-532-98-160-58	160	186,88	12	±28º	Φ155/110x110	13	90	M85x1
STY-F-165B-532	STY-532-115-165	165	189,89	20	±28º	Φ1162/115x115	8	120	M85x1
STY-F-240B-532	STY-532-145-237	237	252,31	20	±25º	Φ207/145x145	11.53	120	M85x1
STY-F-254-10LNS-532	STY-532-165-254	254	261,51	14	±28º	Φ235/165x165	16	105	M85x1
STY-F-255-20-532	STY-532-165-255	255	294,0	20	±26º	Φ233/165x165	12.5	120	M85x1
STY-F-280-532	STY-532-200-280	280	283,46	12	±28º	Φ273/200x200	22	90	M85x1
STY-F-290-20-532	STY-532-190-290	290	335,98	20	±26,5º	Φ268/190x190	14.1	120	M85x1
STY-F-330B-532	STY-532-203-330B	330	397,46	14	±25º	Φ287/203x203	22.9	105	M85x1
STY-F-330C-532	STY-532-203-330C	330	388,27	14	±25º	Φ287/203x203	22.9	120	M85x1
STY-F-410-532	STY-532-283-410	410	474	15	±28º	Φ400/283x283	26.6	120	M85x1
STY-F-480-532	STY-532-317-480	480	565	20	±28º	Φ448/317x317	31.15	120	M85x1
STY-F-535B-532	STY-532-370-535B	535	623,67	20	±28º	Φ532/370x370	26.04	125	M85x1
STY-F-600-20-532	STY-532-400-600	600	656,71	20	±27º	Φ565/400x400	29.2	140	M85x1

STH-serie 532 nm F-theta-lens

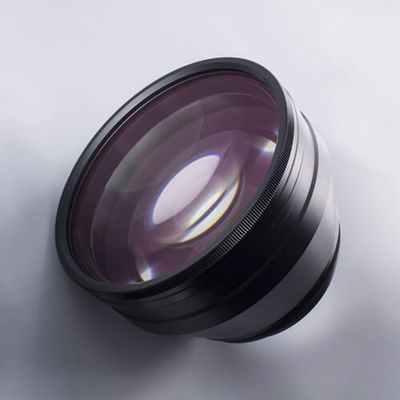

sth series f-theta lens

Model	FL mm	WD mm	EP mm	SA maximaal	SAR mm	FSD µm	Spiegels L2/L1 mm	MT
STH-532-70-100-12	100	114,5	12	±28º	70x70	10	16/16	M85x1/M79x1
STH-532-110-160-12	160	186	12	±28º	110x110	16	16/16	M85x1/M79x1
STH-532-140-210-12	210	234	12	±28º	140x140	21	16/16	M85x1/M79x1
STH-532-175-254-12	254	262	12	±28º	175x175	25	16/16	M85x1/M79x1
STH-532-230-330-12	330	359	12	±28º	230x230	33	16/16	M85x1/M79x1
STH-532-350-500-12	500	540	12	±28º	350x350	50	16/16	M85x1/M79x1

STW-serie 532nm F-theta-lenzen

Onderdeel nummer	FL (mm)	WD (mm)	SAR (mm)	SA	EP (mm)	FSD (μm)	MT (mm)	Materiaal
STW-532-65-120Q	120	155,6	65*65	20°	12	10-15	M85*1	Kwarts
STW-532-70-100	100	98,98	70*70	±28°	10	17-28	M85*1	Glas
STW-532-70-100N	100	106,5	70*70	±25°	10	9-11	M85*1	Glas
STW-532-90-120A	120	132,65	90*90	±25°	8	8-13.6	M85*1	Glas
STW-532-90-120B	120	132,65	90*90	±25°	8	8-13.6	M85*1	Glas
STW-532-90-120N	120	134,98	90*90	±25°	10	10-10	M85*1	Glas
STW-532-90-160Q	160	209.61	90*90	25°	14	12-12	M85*1	Kwarts
STW-532-100-160Q	160	198,21	100*100	±22°	10	15-21	M85*1	Kwarts
STW-532-110-170Q	170	216,7	110*110	±25°	10	20-25	M85*1	Kwarts
STW-532-115-165	165	183,5	115*115	±20°	10	17-20	M851/M551	Glas
STW-532-115-165N	165	190,22	115*115	±25°	10	27.2-29.2	M85*1	Glas
STW-532-115-170	170	195,4	115*115	±25°	14	20-23	M85*1	Glas
STW-532-135-200H	200	230,85	135*135	25°	20	10-12	M85*1	Kwarts
STW-532-150-254	254	280	150*150	±25°	10	20-22,5	M85*1	Glas
STW-532-150-254B	254	293,98	150*150	±24°	10	19-20	M85*1	Glas
STW-532-155-250-V1	250	286,46	155*155	±25°	20	12-17	M85*1	Kwarts
STW-532-165-255-D20	255	293,3	165*165	±28°	20	12,3-24,6	M85*1	Glas
STW-532-165-260Q	260	338.19	155*155	±25°	14	18-26	M95*1	Kwarts
STW-532-170-254Q	254	302,61	170*170	±22°	10	23-38	M85*1	Kwarts
STW-532-180-254	254	303,3	180*180	±10,6°	10	23-31	M85*1	Glas
STW-532-195-351-D10	351	390,52	195*195	±22,5°	10	31,2-33,8	M85*1	Glas
STW-532-255-410	410	450,54	225*225	±22°	14	26,6-29,8	M85*1	Glas
STW-532-297-420-D15	420	477,75	297*297	±28,5°	15	25-36	M85*1	Glas
STW-532-355-520	520	599,2	335*335	±25,7°	16	32-35	M102/M85*1	Glas
STW-532-500-700	750	911,2	510*510	±27,7°	16	36,9-38	M85*1	Glas

STC-serie 532 nm F-theta-lenzen

Onderdeel nummer	FL (mm)	WD (mm)	SAR (mm)	EP (mm)	MT (mm)
STC-532-40-65	65	73,5	40*40	10	M85*1
STC-532-70-100	100	114	70*70	12	M85*1
STC-532-110-160	160	180	110*110	12	M85*1
STC-532-150-210	210	232,5	150*150	12	M85*1
STC-532-165-255-20	255	294	165*165	20	M85*1
STC-532-175-254	254	287	175*175	12	M85*1
STC-532-220-330	330	355	220*220	12	M85*1
STC-532-235-330-16	330	354,6	235*235	16	M85*1
STC-532-350-500	500	539	350*350	12	M85*1
STC-532-400-600-20	600	792	400*280	20	M85*1
STC-532-600-960-30	965	1055,5	600*600	30	M112*1

STY-serie 532 nm telecentrische F-theta-lens (Fused Silica)

Nieuw model	Oud model	FL mm	WD mm	EP mm	SA maximaal	SAR, mm (rond/vierkant)	FSD µm	O.D mm	Max IA (O)	MT
STY-F-63T-510-550	STYT-510-550-23-63	63	82.10	10	±16º	Φ33/23x23	6.2	90	1	M85x1
STY-F-88T-14-510-550	STYT-510-550-37-88	88	100,63	14	±17º	Φ52/37x37	10	120	1.9	M85x1
STY-F-100T-510-550	STYT-510-550-54-100	100	142,2	10	±20,7º	Φ76/54x54	13.5	120	0,38	M85x1
STY-F-100T-14-510-55-	STYT-510-550-50-100	100	136,4	14	±21º	Φ70,7/50x50	7	120	1.3	M85x1
STY-F-167T-14-510-550	STYT-510-550-90-167	167	232.23	14	±21º	Φ127/90x90	11.61	140	3	M85x1

STY-serie 532 nm telecentrische F-theta-lens (optisch glas)

Nieuw model	Oud model	FL mm	WD mm	EP mm	Scanhoek maximaal	SAR, mm (rond/vierkant)	FSD µm	O.D mm	Max A (O)	MT
STY-F-100T-532	STYT-532-50-100	100	125.04	15	±21,5º	Φ71/50x50	6.5	120	3.2	M85x1
STY-F-110T-532	STYT-532-60-110	110	132,94	15	±21,5º	Φ83/60x60	7.2	120	3.2	M85x1
STY-F-170T-532	STYT-532-91-170	170	214,66	14	±21,8º	Φ129/91x91	11.8	140	3	M85x1
STY-F-170T-20-532	STYT-532-100-170	170	204,79	20	±24º	Φ141/100X100	8.53	164	4	M102x1

STY-WT-serie 532 nm scanlenzen

Onderdeelnr.	FL (mm)	Scanhoek (±°)	Scanlengte (mm)	SAR (mm)	EP (mm)	Focusgrootte (um)	Lengte (mm)	WD (mm)	MT
STY-532-70-100-WT	100	25°	87,0	70x70	14.0	12.0	50,0	100,0	M85x1
STY-532-90-120-WT	120	25°	102,0	90x90	8,0	10.8	38.85	134,0	M85x1
STY-532-100-162-WT	162	23°	132,9	100x100	7,0	-	25.2	183,4	M39/M55
STY-532-115-165-WT	165	20°	163,0	115x115	10.0	18.5	48,0	186,0	M85x1
STY-532-148-233-WT	234	26°	211,0	148x148	10.0	-	55,3	282,0	M85x1
STY-532-150-254-WT	254	25°	220,0	150x150	10.0	21.5	51,0	280,0	M85x1
STY-532-225-410-WT	410	25°	366,0	225x225	15.0	15.0	48,94	443,7	M85x1
STY-532-350-508-WT	508	25°	500,0	350x350	16.0	15.0	57,0	581,0	M85x1
STY-532-510-740-WT	740	20°	721,0	510x510	16.0	18.5	65,0	896,5	M85x1
STY-532-550-768-WT	768	28°	710,0	550x550	16.0	24.0	58,0	839,0	M102x1

(2) 532 nm scanlenzen uit de STS-serie (F-theta-lenzen)

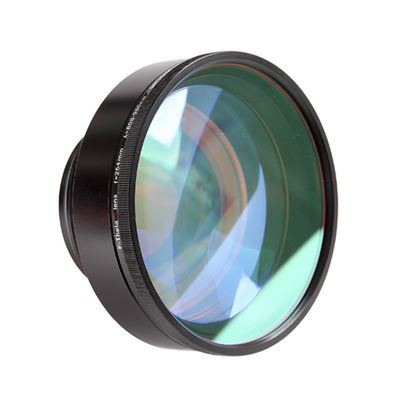

532 nm telecentrische F-Theta-lenzen / Scanlens 515 - 540 nm F-Theta-lens / Fused Silica 3

Standaard ƒ-Theta-lenzen uit de STS-serie bij 532 nm (fused silica)

onderdeel nummer standaard, 532nm	onderdeel nummer lage absorptie 515-545 nm	FL mm	SA ±°	scanlengte mm	SAR mm	EP mm	ALS mm	Lengte mm	O.D mm	WD mm
STS-3100/121	STS-3100/292	112,8	26.6	105,1	74x74	5,0	19.2	49,0	89,0	151,5
STS-3260/121	STS-3260/292	259,9	25.8	231,0	162x162	10.0	26.0	61,0	105,0	325,4
STS-1330/121	STS-1330/292	347,9	24.0	303,5	212x212	14.0	36,0	108,4	122,0	279,0

Standaard ƒ-Theta-lenzen uit de STS-serie bij 532 nm (optisch glas)

onderdeel nummer standaard, 532nm	FL mm	SA	SL	SAR mm	EP mm	diafragma stop mm	Lengte mm	Buitendiameter, mm	MT	WD mm
STS-0063/121	62,9	19.6	42,5	30x30	7,0	15.0	35,6	59.2	M39/M55	76,0
STS-0101/121	89,7	25.4	79,4	58x58	6,0	18.0	40,0	90,0	M85x1	97,0
STS-0163/121	148,0	21.4	111,4	77x77	7,0	20.0	43.3	89,0	M85x1	162,7
STS-2163/121	148,3	31.2	160,8	114x114	10.0	29.0	66,0	128,0	M85x1	173,4
STS-0162/121	162,1	23.0	132,8	100x100	7,0	17.4	25.2	59.2	M39/M55	183,4
STS-3164/121	162,8	30.0	177,7	120x120	10.0	28.0	46,6	106,0	M85x1	186,5
STS-1254/121	233,5	26.0	210,9	148x148	10.0	24.7	55,3	109,0	M85x1	282,0
STS-0300/121	278,7	29.0	281,1	200x200	14.0	29.0	78,0	128,0	M85x1	326,4
STS-0508/121	520,5	25.2	466,9	330x330	16.0	43,0	56,9	127,0	M85x1	594,7
STS-0825/121	768,6	28.0	781,0	552x552	16.0	33,0	58,0	130,0	M102x1	839,2

Telecentrische ƒ-Theta-lenzen uit de STS-serie bij 532 nm (Fused Silica)

onderdeel nummer standaard, 532nm	onderdeel nummer lage absorptie 515-545 nm	FL mm	SA ±°	SL mm	SAR mm	EP mm	ALS mm	Lengte mm	O.D mm	WD mm
STS-4031/121	STS-4031/292	32.2	4,0	8.9	6x6	10.0	16.5	39,8	90,0	28.4
STS-3046/121	STS-3046/292	48.1	7.6	9.9	7x7	15.0	26.0	64,9	90,0	60,2
STS-3050/121	STS-3050/292	58,5	14.8	29.9	20x20	6,0	21.0	39,8	87,0	79,3
STS-4010/121	STS-4010/292	100,0	14.0	49,5	35x35	10.0	30.0	78,7	106,0	130,7
STS-3161/121	STS-3161/292	163,9	21.0	126	90x90	10.0	26.6	98,0	122,0	219,0

Telecentrische ƒ-Theta-lenzen uit de STS-serie op 532 nm (optisch glas)

onderdeel nummer standaard, 532nm	FL mm	SA ±°	SL mm	SAR mm	EP mm	ALS mm	Lengte mm	O.D mm	MT	WD mm
STS-0058/121	53.1	11.8	21.8	15x15	6,0	25,5	40,7	90,0	M85X1	52,6
STS-0055/121	59.3	14.0	28.5	20x20	10.0	16.9	58,0	90,0	M85X1	73,2
STS-0080/121	77,0	26.6	68,7	49x49	14.0	22.8	83,8	107,0	M85X1	74,2
STS-1094/121	88,0	17.4	52,5	36x36	16.0	33,8	66,3	83,0	70.00 uur	107,3
STS-5100/121	100,1	29.2	97,6	69x69	10.0	30.0	85,5	128,0	M85X1	127,7
STS-5165/121	162,7	19.6	109,6	75x75	10.0	53,9	128,5	136,0	M85X1	194,6
STS-0141/121	171,0	11.9	70,7	50x50	10.0	98,4	70,6	108,0	M85X1	198,4
STS-0200/121	198,5	15.6	107,2	75x75	20.0	111,6	93,9	142,0	TK133.0	231,9
STS-0220/121	201,5	29.2	197,1	139x139	10.0	46,0	160,0	265,0	TK267.0	280,5
STS-0221/121	201,5	29.2	197,1	139x139	10.0	46,0	176,7	281,0	TK267.0	265,9

(3) STK-serie 515/532nm F-theta / telecentrische F-theta-lenzen

Model	FL (mm)	EP (mm)	SAR (mm)	SA (graden)	FSD (eh)	WD (mm)	Telecentriciteit	O.D (mm)	Lengte (mm)	MT
STK-515-28-79	70	14	Φ40/28x28			82,2	<1 o			M85x1
STK-532-40-110	110	14	Φ57/40X40			149	<2 o			M85x1
STK-532-80-163	163	10	Φ113/80X80			227	<1,1 o			M85x1
STK-515-150-350	350	30	150x150	±18	20	464	<7 o	205	157	M110x1
STK-515-162-250	250	10	Φ230/162X162			319	<5			M85x1
STK-532-165-250	250	20	Φ233/165X165			300				M83,5x1
STK-532-165-255	255	20	Φ255/165x165			272	<16o			M85x1
STK-532-170-260	260	20	Φ240/170X170			360	<1,5o			M85x1
STK-532-230-350	350	16	Φ327/230x230			381				M85x1

Als u geen geschikte f-theta-lens kunt vinden, alstublieftdownload het formulier hieren e-mail ons uw ingevulde formulier.Wij kunnen de lenzen op maat ontwerpen en maken volgens uw specifieke vereisten.

label:

Contactpersoon: Steven

Tel.: +86 15671598018

Fax: 86-027-51858989

Andere Producten

532 nm telecentrische F-Theta-lenzen / Scanlens 515 - 540 nm F-Theta-lens / Fused Silica

532 nm telecentrische F-Theta-lenzen / Scanlens 515 - 540 nm F-Theta-lens / Fused Silica

532 nm telecentrische F-Theta-lenzen / Scanlens 515 - 540 nm F-Theta-lens / Fused Silica

F-theta-lenzen

532nm F-Theta-lenzen

Aftastenlens

532 nm F-Theta-lens/scanlens, 515-540 nm F-theta-lens/gesmolten silica

(1) STY-serie 532 nm scanlenzen (F-theta-lenzen)

STY-serie 515-540nm F-theta-lens (gesmolten silica)

STY-serie 532 nm F-theta-lens (optisch glas))

STH-serie 532 nm F-theta-lens

STW-serie 532nm F-theta-lenzen

STC-serie 532 nm F-theta-lenzen

STY-serie 532 nm telecentrische F-theta-lens (Fused Silica)

STY-serie 532 nm telecentrische F-theta-lens (optisch glas)

STY-WT-serie 532 nm scanlenzen

(2) 532 nm scanlenzen uit de STS-serie (F-theta-lenzen)

Standaard ƒ-Theta-lenzen uit de STS-serie bij 532 nm (fused silica)

Standaard ƒ-Theta-lenzen uit de STS-serie bij 532 nm (optisch glas)

Telecentrische ƒ-Theta-lenzen uit de STS-serie bij 532 nm (Fused Silica)

Telecentrische ƒ-Theta-lenzen uit de STS-serie op 532 nm (optisch glas)

(3) STK-serie 515/532nm F-theta / telecentrische F-theta-lenzen

DOE Optics & Crystals,

Zoom Beam Expander,
