SGD-serie Optica en kristallen Micro-nano-optica Microlens Array Faseplaat DOE

SGD-serie micro-nano-optiek

Het onderzoek naar optische micro-nano-apparaten en hun optische gedrag bij array-modulatie kan nieuwe functies realiseren, zoals miniaturisatie, array-, integratie- en golffrontconversie, en een verscheidenheid aan nieuwe systemen vormen.Het heeft grote prestaties geleverd op het gebied van micro-nano optische theorie, systeemtoepassing, apparaatontwerp en fabricage.Momenteel is er door gebruikers een reeks producten gevormd en aangepast, voornamelijk bestaande uit microlenzen, faseplaten en diffractie-apparaten.

1. Microlensarray (MLA)

De Microlens-array bestaat uit lenzen met een opening van micron-millimeter en een reliëfdiepte van nano-micron.Het heeft de basisfuncties van scherpstellen en beeldvorming.De eenheidsgrootte is klein en de integratie is hoog.Het kan functies vervullen die traditionele optische elementen niet kunnen vervullen.Het kan ook veel nieuwe optische systemen vormen, zoals scannen, weergeven, optische vezelkoppeling, lichtfocusserende beeldvorming enzovoort.

Een zeer nauwkeurige microlensarray met continu oppervlak en chromatische aberratie zonder diffractie, die geschikt is voor breedbandbeeldvorming en scherpstelling, is ontwikkeld met behulp van unieke oppervlaktecontroletechnologie.

• Numeriek diafragma: 0,01-0,5
• Lensoppervlak: sferisch, parabolisch, hyperboloïde en andere nauwkeurige controle
• Oppervlaktefout: 3%
• Sub-diafragma: 20 m-4 mm
• Vulfactor: > 98%
• Integratiegraad: 800-600/cm2
• Vorm van de subopening: vierhoekig, zeshoekig, rond, rechthoekig, enz.
• Lensmaterialen: gesmolten kwarts, silicium, Ge, Znse, K9, CaF2, PMMA, PC, enz.

1.1 Golffrontdetectie

Het golffrontsensorsysteem op basis van MLA-golffrontsegmentatie wordt toegepast in de lucht- en ruimtevaart, oogheelkunde en andere onderzoeksgebieden om zeer nauwkeurige, niet-destructieve en online golffrontdetectie te bereiken.

1.2 Infrarood brandpuntsvlaklichtconcentratie

De MLA wordt gebruikt om het licht dat buiten de lichtgevoelige wordt geprojecteerd te verzamelen en te convergeren, om de efficiëntie van de detector te verbeteren.

1.3 Bundelcollimatie, vormgeving en 3D-beeldvorming

De MLA wordt gebruikt om licht en beeldvorming te collimeren, vorm te geven, te focusseren, en de geminiaturiseerde optische koppeling, scanning, anti-namaakfilm, 3D-weergave, geïntegreerde beeldvorming, optische veldcamera en andere systemen worden geconstrueerd.

Onderdeelnummering:

bijv.: SGD-MLA-0008SQ: Microlense-array met een vierkante subopening van 8 µm.
SGD-MLA-1360HX: Microlense-array, 1360 µm pitch, zeshoekige sub-openingsvorm

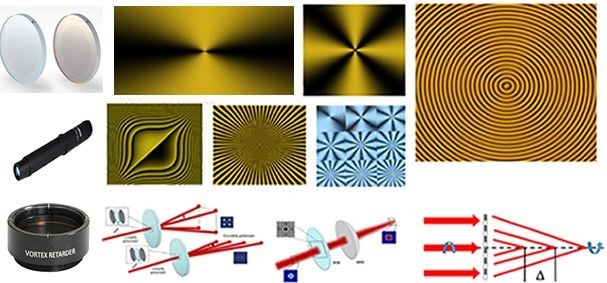

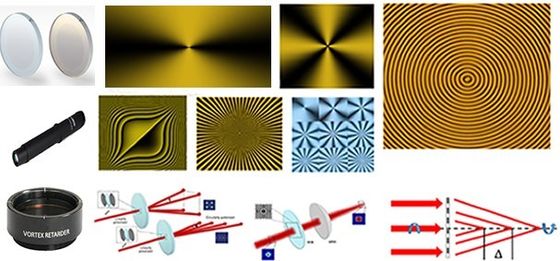

2. Faseplaat

De micro-optische faseplaat kan de fase van het systeem nauwkeurig simuleren, corrigeren of moduleren, wat de voordelen heeft van nauwkeurige, compacte en gemakkelijke aanpassing.Er kunnen single-order en multi-order aberratiefase-apparaten worden gegenereerd voor statische aberratiecorrectie van verschillende optische systemen.Typische apparaten zijn onder meer willekeurige vlakke faseplaat, spiraalvormige faseplaat en composietfaseplaat, die worden gebruikt in kwantumcommunicatie, deeltjesmanipulatie en optische communicatie in de vrije ruimte.

Bel voor andere golflengten.

3. Diffractief optisch element (DOE)

Het onderzoeksteam kan standaard diffractieapparaten leveren en maatwerk accepteren om een ​​hoge diffractie-efficiëntie, hoge uniformiteit van bundeltransformatie, vormgeving, bundelsplitsing en fasemodulatie te bereiken.Toepassingen: laserverwerking, laserstraalvorming, medische laserbehandeling, mobiele intelligente apparatuur, somatosensatie van natuurlijke interactie tussen mens en computer, gebarencontrole, driedimensionale meting, gezichtsherkenningssysteem, enz.

• Elementdiafragma: <100 mm
• Elementmaterialen: gesmolten kwarts, BK7, silicium, Ge, Znse, K9, CaF2, saffier, enz.
• Functiegrootte: 100 nanometer tot micron
• Kwantiseringsstap: meerstaps
• Diffractiehoek: 100 graden.

3.1 Meerlijnige gestructureerde lichtmodule

Diversificatie van golflengte, lijnnummer, hoek en hoge uniformiteit, hoge lichtefficiëntie, compacte structuur, gebruikt voor uiterst nauwkeurige 3D-metingen.

3.2 Mens-computerinteractie gestructureerd licht

Willekeurige roosters met hoge uniformiteit die voldoen aan de veiligheid van het menselijk oog worden gebruikt voor beveiligingstoegangscontrolesystemen, somatosensorische apparatuur, identificatie en ontgrendeling, enz.

3.3 Locatie framemodule

Grote hoek, verschillende complexe patronen, klein strooilicht, gebruikt voor positionering, indicatie, kalibratie, enz.

1. Straalsplitser

1-dimensionale straalsplitser

2-dimensionale straalsplitser

1-dimensionale bundelsplitser-spotverdeling

2-dimensionale bundelsplitser-spotverdeling

2. Gestructureerd licht voor gereedschap

(1) Enkele lijn, meerdere lijnen, raster en willekeurige spikkel

Item-golflengte-hoek	Illustratie
SGD-SL-L1-650-43	Enkele lijn
SGD-SL-L1-650-60
SGD-SL-L1-650 -90
SGD-SL-L1-905-60
SGD-SL-L1-905-100
SGD-SL-L3-650-67×17	Meerdere regels
SGD-SL-L7-650-23×50
SGD-SL-L7-808-33
SGD-SL-L11-650-30
SGD-SL-L41-650-55×43
SGD-SL-L25-808-33
SGD-SL-C-532-15	Kruis
SGD-SL-C-532-60
SGD-SL-C-650-60
SGD-SL-LK-532-75	Kruis met schaal
SGD-SL-CK-525-75
SGD-SL-CK-650-75
SGD-SL-A-635-47×4,6
SGD-SL-G-532-8×8-8	Rooster
SGD-SL-G-532-8×8-36
SGD-SL-G-450 -10×10-53
SGD-SL-G-650 -10×10-2,9
SGD-DWX-650-10
SGD-DWX-650-15
SGD-SL-830-NJ-63×51	Willekeurige spikkel

(2) Positionering en mens-computer-interactiestructuur

Item-golflengte-hoek	Patroon	Item	Patroon
SGD-DWK-520-21		SGD-PT-JP-F
SGD-DWK-520-50,8'39		SGD-PT-JP-I
SGD-DWK-520-60'45
SGD-DWK-650-30×21		SGD-PT-JP-I
SGD-DWK-650-40×31		SGD-PT-JP-SB
SGD-DWK-650-42×24		SGD-PT-TY-WY
SGD-DWK-650-45×45		SGD-PT-TY-DT
SGD-DWK-635-47×35		SGD-PT-G
SGD-DWK-650-53×39		SGD-PT-Q
SGD-DWK-650-45		SGD-PT-S
SGD-DWK-650-60×45
SGD-DWK-650-70×50

Vormgeving van de straal
