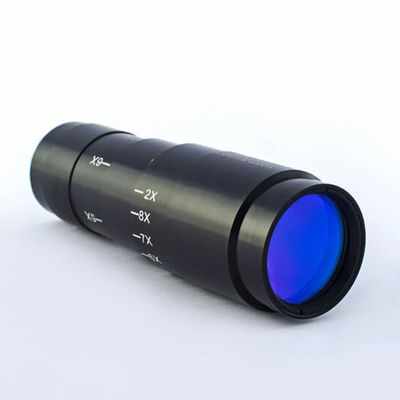

Vaste / zoom / gemotoriseerde bundelverbreder 1064nm / 532nm / 355nm / 266nm

Straalexpander 1064 / 532 / 355 / 266nm

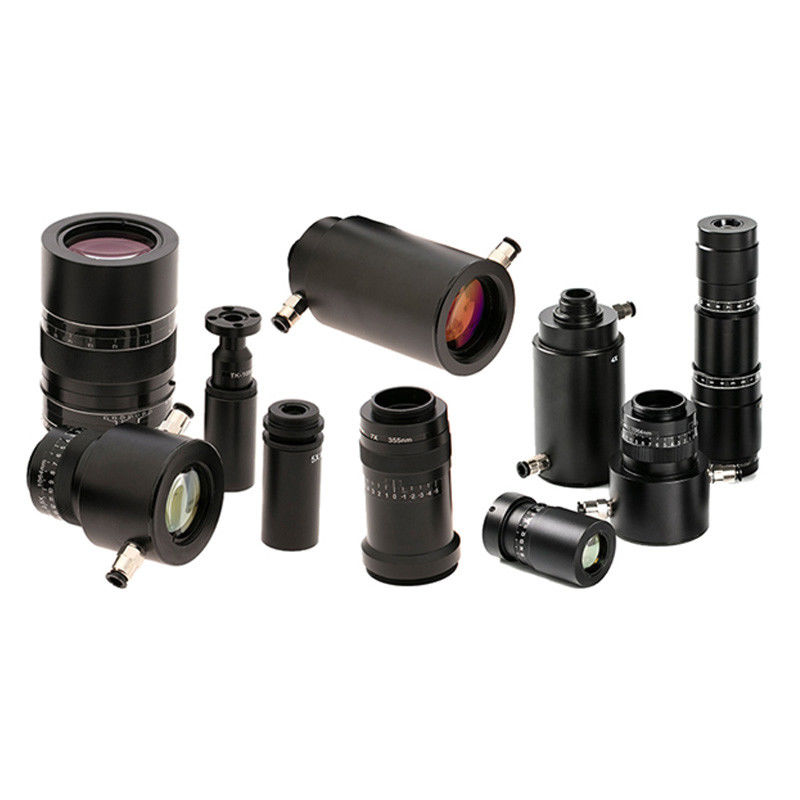

We bieden 3 soorten beam expanders: vaste beam expanders, zoom beam expanders en gemotoriseerde beam expanders op verschillende golflengten van 266 nm, 343-355 nm, 405 nm, 633 nm, 515-545 nm, 808-980 nm, 1030-1090 nm, 155 nm, 1850-1980 nm , 10,6um.Andere golflengten en op maat ontworpen bundelexpanders zijn op aanvraag verkrijgbaar.Voor meer informatie kunt u gerust contact met ons opnemen.

De specificaties van de lenzen die in de beam expanders worden gebruikt zijn:

• Materiaal: BK7 fijngegloeid, gesmolten silica en ZnSe afhankelijk van de lasergolflengte.

• Diameter: -0,1 mm

• Dikte: ±0,1 mm

• Vlakheid: lamda/4

• Oppervlaktekwaliteit: 60-40 krasgraven

• Coating: HR diëlektrische coatings R > 99%

Beschrijving van onderdeelnummer: BEST-xxx-yy-T-AA

• BEST --- BEST-serie straalexpanders, zoomstraalexpanders.

• xxxx ------- lasergolflengte: 10,6 betekent 10,6 um, 532 betekent 532 nm, 633 betekent 633 nm.

• yy -------- expansieverhouding (vergroting) in tijden

• T ---------- type: T betekent verstelbare straalexpander;geen, betekent vaste straalexpander.Hier betekent verstelbaar dat de afstand tussen de binnenste 2 lenzen een beetje verstelbaar is.De "instelbare" kan de straaldivergentiehoek enigszins veranderen.

• AA -------- speciaal doel.

Voorbeeld: BEST-10.6-3: 10,6um vaste straalexpander, 3x;BEST-10.6-3.5T: 10,6um zoombundelexpander, max.3,5x.

We kunnen de volgende afkortingen in de tabellen gebruiken: WL=golflengte, MAG=vergroting, CA=helder diafragma, CA1=invoer helder diafragma, CA2=uitvoer helder diafragma, D1=invoerdiameter, D2=uitvoerdiameter, L1=totale lengte van straalverbreder, M1=aansluiting of montageschroefdraad, D=diameter.

1. 1064 nm straalexpanders

BEH-serie 1064 nm straalexpanders

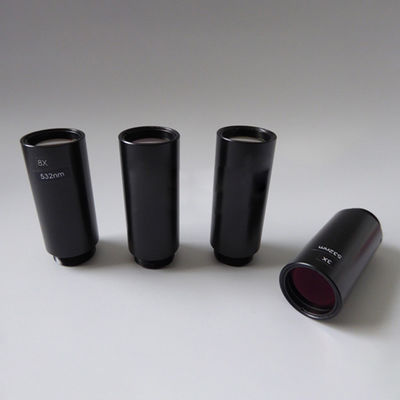

BEH-serie 1064 nm vaste straalexpanders

BEH-serie 1064 nm verstelbare straalexpanders

Opmerking: De ingangslens is van kwarts en de uitgangslens is van optisch glas.Optische glazen uitgangslens is op aanvraag verkrijgbaar.

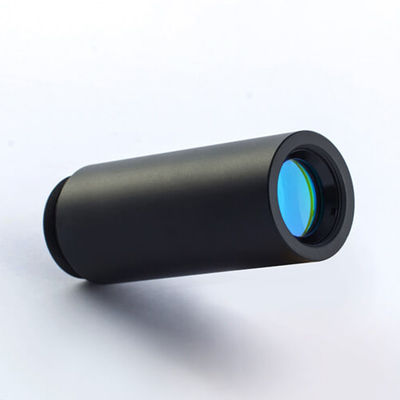

BEG Serie Beam Expanders

Er zijn 2 soorten contouren: trompet (A-serie) en cilinder (B-serie).Voor alle trompetten zijn de buitendiameters van de in- en uitgangsuiteinden respectievelijk 26 mm en 36 mm.De montageschroef op de ingang is M22x0,75 mm, maar de montageschroef van de cilinders is M26x0,75.

Opmerking: De ingangslens in BEG-1064-2.5AQ en BEG-1064-3AQ is van kwarts en andere zijn van optisch glas.

Opmerking: De ingangslens in BEG-1064-2.5BQ en BEG-1064-3BQ is van kwarts en andere zijn van optisch glas.

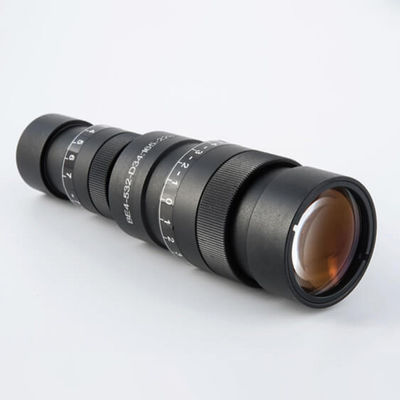

BEST-C-serie 1064 nm verstelbare straalexpanders

BEAL-serie straalexpanders (1064/532/355 nm)

Onze straalexpanders worden geassembleerd met behulp van één perging- en één convergerende lenzen.Omdat er geen brandpunt in de bundelexpander zit, kan deze voor hoge vermogens worden gebruikt.Bij UV-toepassing wordt een speciale behandeling van lenzen en mechanica uitgevoerd om de levensduur en LIDT van de expander te verbeteren.Standaardvergrotingen zijn van 1,1x tot 10x.Bundelexpanders voor alle golflengten tussen 266 - 2000 nm zijn op aanvraag verkrijgbaar.

Functies

• Aangepaste vergroting en ontwerp op aanvraag

• Verlengde levensduur en LIDT voor UV-toepassingen

• Individuele rapporten van straalellipticiteit, M2 en richtstabiliteitsparameters

• Aangepaste golflengten zijn beschikbaar in het bereik van 250-3000 nm

Standaard specificaties:

Typische artikelen:

YBE-serie straalexpanders voor 1um-lasers

Beamexpanders uit de YBE-serie zijn bedoeld voor lasers met een laag vermogen (500 W), zoals Nd: YAG- en Yb-gedoteerde vezellasers die werken in de buurt van de golflengte van 1um.De bundelexpanders zijn van Galileïsch ontwerp en gebruiken multispectraal zinksulfide voor de optica, dat een absorptie bij 1 µm heeft van 0,0005 cm-1 (vergelijkbaar met ZnSe bij 10,6 µm).ZnS heeft ook 20 keer de thermische geleidbaarheid van Fused Silica en een hogere brekingsindex.Dankzij de brekingsindex kan een ontwerp met twee elementen worden gebruikt in plaats van drie elementen.

2. 532 nm straalexpanders

BEST-C-serie 532 nm verstelbare straalexpander

BEH-serie 532 nm vaste straalexpanders

BEH-serie 532 nm verstelbare straalexpanders

Opmerking: De ingangslens is van kwarts en de uitgangslens is van optisch glas.Optische glazen uitgangslens is op aanvraag verkrijgbaar.

BEAL-serie straalexpanders

3. 355 nm straalexpanders

BEST-C-serie 355 nm verstelbare straalexpander

BEH-serie 355 nm vaste straalexpanders

BEH-serie 355 nm verstelbare straalexpanders

Opmerking: Alle lenzen zijn van kwarts.

BEAL-serie straalexpanders

BEST-W-serie 355 nm verstelbare straalexpanders

4. 266 nm straalexpanders

BEST-W-serie 266 nm straalexpanders

5. Bevestiging straalexpander

De beugels voor de beam expander worden gebruikt voor het bevestigen van een beam expander, rode pilotdiode en spiegels met de schroef M22x0,75 mm.Ze zijn 4D verstelbaar voor optische uitlijning onder hoeken en posities.

• Model: SMH-13-048

• 4D verstelbaar (verstelbaar op 4 assen) (verplaatsing in X- en Y-richting ±2 mm, kanteling in X- en Z-richting ±4 graden)

• Geschikt voor de beam expander met een schroef van M22x0,75mm

• Afmeting: 60x60x45mm

Op maat gemaakte balkexpanderbevestigingen zijn op aanvraag verkrijgbaar.
