SLB-serie Optica & Kristallen DOE Beam Shapers Refractieve Optische Modules

1. DOE-straalvormers uit de SLB-serie

1.1 DOE-homogenisatoren

DOE-homogenisator is een vlak optisch element ontworpen op basis van het principe van diffractie-optica, bestaande uit dunne films van vloeibaar kristalpolymeer (LCP) en twee N-BK7-vensterplaten.Op basis van de bekende parameters voor invallend licht, de brandpuntsafstand van de lens en de verwachte parameters voor uitgaand licht, wordt de ontwerpfase berekend door punt-tot-punt mapping.Ten slotte wordt de ontworpen geometrische faseverdeling in LCP-film geïntroduceerd om het Gaussiaanse (TEM00, M2 <1,3) invallende licht te vormen en te homogeniseren.De DOE-homogenisator kan niet-gecollimeerde homogenisatie-effecten bereiken van elke geometrische vorm, zoals vierkant, rond en lineair voor lasers met één modus.Vanwege zijn voordelen zoals hoge uniformiteit, hoge doorlaatbaarheid, hoge schadedrempel en scherpe grens, heeft het geweldige toepassingsvooruitzichten op het gebied van lasermedische schoonheid, laserverwerking, oppervlaktebehandeling en andere scenario's, zoals laserlassen, lasermarkering, lasersnijden, huidschoonheid en laserbehandeling.Het kan een hoger energieverbruik, een betere bewerkingskwaliteit, een hogere bewerkingsnauwkeurigheid en een flexibelere en controleerbare aanpassing van de bewerkingsschaal opleveren.Naast standaardproducten verzorgen wij ook flexibel maatwerk van parameterspecificaties.Als u UV/high-power homogenisatie DOE nodig heeft, neem dan contact met ons op.

Producteigenschappen

• Platte structuur, klein formaat, eenvoudig te monteren
• Homogenisatie van het transmissietype met hoog energieverbruik
• Continue fase, hoge diffractie-efficiëntie en goed homogenisatie-effect
• Aanpassingsflexibiliteit, uniforme spotgrootte instelbaar
• Niet-collimatiehomogenisatie geschikt voor hoogwaardige single-mode lasers

Standaard productmodel

Werkparameter

• Uitgangsspotgrootte: De halve maximale grootte van de genormaliseerde energieverdeling van de spot
• Niet-uniforme uitgangslichtvlek: wortel-gemiddelde-kwadraatafwijking van energie in het gebied waar de genormaliseerde energieverdeling van de lichtvlek meer dan 90% bedraagt
• Breedte transmissiegebied: De breedte van het randgebied dat overeenkomt met het genormaliseerde energiebereik van 13,5% -90%
• Diffractie-efficiëntie: de verhouding van de genormaliseerde energieverdeling van meer dan 90% van de lichtvlek tot alle uitgaande lichtenergie

Prestatiecurve

Voorbeeld van een uniform DOE-toepassingslichtpad

1.2 DOE-straalsplitter

Bundelsplitsing DOE implementeert vaak het gebruik van ofwel een periodiek faseontwerp op basis van pixelpunten of een combinatie van roostercascades om eendimensionale of tweedimensionale, oneven of even bundelsplitsingseffecten te bereiken.De door ons geleverde bundelsplitsende DOE is onderverdeeld in meerlaagse roosterbundelsplitters en bundelsplitsers met vloeibare kristallen.De meerlaagse grating beam splitter (MLGS) is gemaakt van N-BK7 glassubstraat en Liquid Crystal Polymers (LCP) materiaal, bestaande uit drie 1-inch dubbel gesneden randsubstraten gecoat met LCP-lagen met rooster- en golfplaatstructuren, en is een enkele golflengte apparaat.Wanneer het invallende licht lineair gepolariseerd is, kan de meerlaagse roosterbundelsplitser een eendimensionale of tweedimensionale vierdimensionale splitsing bereiken op basis van de relatieve positierelatie van de roosterlijnen op alle niveaus, die parallel of verticaal is.De resulterende bundels zijn circulair gepolariseerd met verschillende rotaties, en hun bundelsplitsingshoek is gerelateerd aan de periode van elk roosterniveau.Gecascadeerde roosters hebben een hoge transmissie, en door een beter faseontwerp en nauwkeurige vertragingsregeling hebben ze een hogere efficiëntie en uniformiteit van de straalsplitsing dan typische Dammam-straalsplitters, en kunnen ze een hoge nauwkeurigheid van de straalsplitsingshoek garanderen.Onze Liquid Crystal Beam Splitter (LCBS) DOE is gemaakt van N-BK7 glassubstraat en Liquid Crystal Polymers (LCP) materiaal, en presenteert een typische platte sandwichstructuur als een apparaat met enkele golflengte.De fasestructuur van vloeibaar-kristalbundelsplitsende DOE is ontworpen op basis van de principes van diffractie-optica, volgens de verwachte bundelsplitsingsmodus, bundelsplitsingspuntafstand of bundelscheidingshoek.Het verwachte bundelsplitsingseffect wordt bereikt door de energie van de overeenkomstige diffractieorde toe te wijzen.Vergeleken met gecascadeerde roosterbundelsplitters heeft bundelsplitsing DOE geen vereisten voor de polarisatietoestand van het invallende licht en kan bundelsplitsing met een oneven aantal worden bereikt;Vergeleken met de Dammam-roosterbundelsplitser zijn de bundelsplitsende DOE-diffractie-efficiëntie en de uniformiteit van de bundelsplitsende vlek beter;Vergeleken met traditionele ets-DOE is het met vloeibare kristallen bundelsplitsende DOE gemakkelijker om faseveranderingen van meerdere ordes te bereiken, wat resulteert in een hogere diffractie-efficiëntie en aanzienlijk verminderde procesmoeilijkheden.Daarom kan het, gebaseerd op de voordelen van DOE met vloeibare kristallen bundelsplitsing, zoals hoge diffractie-efficiëntie, hoge bundelsplitsingsuniformiteit, hoge scheidingshoeknauwkeurigheid, lage ineffectieve diffractieniveau-ruisimpact en eenvoudig proces, in veel toepassingsrichtingen worden gebruikt, zoals zoals parallelle laserverwerking, optische sensordetectie, optische esthetische geneeskunde, om de verwerkingsefficiëntie en consistentie te verbeteren.

De standaard bundelsplitsende DOE-werkgolflengte λ die wij leveren is 532 nm en 1064 nm, met gecascadeerde roosterbundelsplitser bundelsplitsmodus van 1 × 4 en 2 × 2 opties, LCP bundelsplitsende DOE-bundelsplitsmodus heeft 1 × 3, 1 × 9 en 2 ×3 opties.Naast de bestaande standaardproducten bieden we ook flexibele aanpassing van verschillende parameterspecificaties om de uiteenlopende behoeften van gebruikers in verschillende toepassingen te faciliteren.

Producteigenschappen

• Platte structuur, klein formaat, eenvoudig te integreren
• Zendelement met hoog energieverbruik
• Continue fase, hoge diffractie-efficiëntie en goede uniformiteit van de bundelsplitsing
• Flexibele aanpassing, hoge nauwkeurigheid van de straalsplitsingshoek en instelbare straalsplitsingshoek
• Geschikt voor bundelsplitsing van diverse soorten lichtbronnen

Standaard productmodel

Werkparameter

• Uniformiteit van bundelsplitsing: voor de energie van elke bundelvlek die wordt verkregen door bundelsplitsing, wordt uniformiteit gedefinieerd als (1 bereik/som) × 100%
• Diffractie-efficiëntie: de verhouding tussen de effectieve orde-energie verkregen door bundelsplitsing en de energie van al het uitgestraalde licht
• Bundelsplitsingshoek: Er zijn verschillende definities voor verschillende bundelsplitsingsmethoden

Prestatiecurve

Voorbeeld van een DOE-toepassing voor bundelsplitsing bij het instellen van een optisch pad

1.3 DOE-focusvorming

De focusvorming DOE kan de energieverdeling van de straal in de z-richting moduleren, die in twee effecten kan worden verdeeld: lange focusdieptevorming en multifocusvorming.Wordt vaak gebruikt bij snijtoepassingen bij laserbewerking om gladdere snijsecties en een betere snijkwaliteit te verkrijgen.We bieden twee soorten focal shaping DOE's, namelijk lange brandpuntsdiepte en multifocale diepte.De DOE met lange brandpuntsafstand is een platte kegellens (PB Axicon, PBA) op basis van N-BK7 glassubstraat en Liquid Crystal Polymers (LCP) materiaal, met een sandwichstructuur van "voor en achter zijn glazen substraten, midden is LCP functionele film In de LCP-laag vertoont de snelle asoriëntatie van vloeibare kristalmoleculen een equiperiodieke gradiëntverdeling langs de radiale richting van het substraat, en deze heeft dezelfde oriëntatie op het gehele apparaatvlak λ/2 fasevertraging, voor apparaten met enkele golflengte. Platte kegellenzen hebben polarisatiegerelateerde optische eigenschappen en kunnen worden gebruikt om cirkelvormige convergentie of divergentie van lichtstralen te bereiken, afhankelijk van de polarisatietoestand van de invallende straal; Wanneer het invallende licht circulair gepolariseerd blijft, kan het ook worden gebruikt om Bessel-stralen te genereren met niet-diffractie- en zelfherstellende eigenschappen. Vergeleken met traditionele conische lenzen hebben onze platte conische lenzen een platte structuur zonder driedimensionale kegelpunt en zijn ze gemakkelijker te integreren.Tegelijkertijd hangt de structurele vorming van de kegelpunt af van de oriëntatieverandering van vloeibare kristalmoleculen, waardoor verwerkingsnauwkeurigheid op micrometerniveau kan worden bereikt.Bovendien heeft het ook het kenmerk van een grote spreiding.

De Multi Focal (MF) DOE is ook gemaakt van N-BK7-glassubstraat en vloeibaar kristalpolymeermateriaal, bestaande uit twee 1-inch glassubstraten en een enkele laag LCP-laag met ontwerpfase, waardoor het een apparaat met één golflengte is.Multifocaal DOE is een diffractief optisch element dat wordt gebruikt voor focusvorming, dat de axiale focussering van invallend licht kan bereiken in een vast aantal, op gelijke afstanden geplaatste en energie-uniforme brandpunten.Het maakt gebruik van het diffractieprincipe van licht om de fase te ontwerpen en vormt door optische oriëntatie een ontworpen fasestructuur in de vloeibaar-kristalpolymeerfilm, waardoor fasemodulatie van invallend licht wordt bereikt en dit op verschillende diffractieniveaus wordt verspreid. Gebruik ten slotte een focusseerlens om elk niveau te concentreren om meerdere focuspunten te vormen.Daarom worden multifocale DOE's over het algemeen gebruikt in combinatie met objectieflenzen om de implementatie van multifocale vereisten in algemene toepassingsscenario's te vergemakkelijken.Multi focus DOE wordt voornamelijk gebruikt voor laserdieptesnijden, zoals het snijden van transparant glas, saffier, enz. Vergeleken met traditioneel lasersnijden kan het een aantal uniform opgestelde axiale focusseringen gebruiken om dieptesnijden van materialen uit te voeren, om zo een ideaal vlak gedeelte.

Wij bieden standaard platte kegellenzen van 1 inch met werkgolflengten van 532 nm, 633 nm, 1064 nm en afbuighoeken (halve hoeken) van 0,5°, 1°, 2,0°, 2,3° en 4,7°.We bieden ook standaard multifocale DOE's met werkgolflengten van 1064 nm met 3 en 5 brandpunten.Naast standaardproducten ondersteunen we ook flexibele aanpassing van parameterspecificaties om de uiteenlopende behoeften van gebruikers in verschillende toepassingsscenario's te faciliteren.

Producteigenschappen

• Platte structuur, klein formaat, eenvoudig te integreren
• Zendelement met hoog energieverbruik
• De diffractieve kegellens heeft een hoge precisie van de “kegelpunt”, diffractie-efficiëntie en optionele scherptediepte
• Multifocale DOE-aanpassing is flexibel, met instelbaar aantal focuspunten, afstand en energieverdeling
• Geschikt voor hoogwaardige single-mode lasers

Standaard productmodel

Prestatieparameter

• Afbuighoek: de halve hoek van de convergentie- of divergentiehoek van de uitgaande straal, verkregen na de inkomende gecollimeerde straal
• Uniformiteit van focusenergie: voor de energie van elk focuspunt verkregen door multifocale vormgeving, wordt uniformiteit gedefinieerd als (1 bereik/som) × 100%
• Nulde-orde proportie: De verhouding van nulde-orde spotenergie verkregen door lange brandpuntsdieptevorming tot alle uitgaande lichtenergie

Prestatiecurve

Voorbeeld van optische padopstelling voor DOE-toepassing van focusvorming

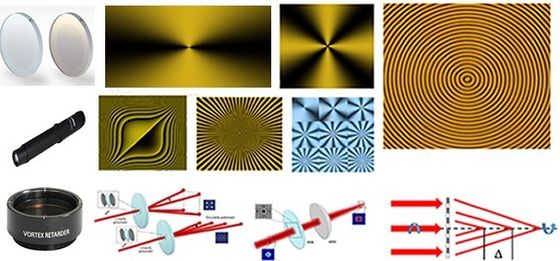

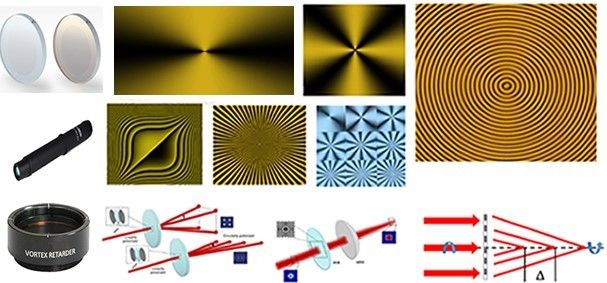

1.4 Circulaire vormgeving DOE

Circulaire vormgeving DOE kan verschillende soorten cirkelvormige vormgevingseffecten bereiken op basis van de verschillende fasen, zoals vortexlicht gegenereerd door vortexgolfplaten en ringvormig licht in het verre veld gegenereerd door diffractieve kegellens.Onder hen wordt vortexlicht vaak gebruikt in verschillende toepassingen, zoals optische pincetten, superresolutiemicroscopie, lithografie, enz.;Ringvormig licht in het verre veld wordt vaak gebruikt in verschillende toepassingen, zoals atomaire trapping, hoornvlieschirurgie en laserboren.

Vortex Retarder (VR) is een sandwichstructuur gebaseerd op N-BK7 glassubstraat en Liquid Crystal Polymers (LCP) materiaal, gepresenteerd als een "voor- en achterglassubstraat + middelste LCP functionele filmlaag", geïnstalleerd in een standaard SM1-lensbuis.In de LCP-laag is de snelle asoriëntatie van vloeibare kristalmoleculen consistent radiaal langs het substraat, maar verandert geleidelijk langs de substraathoek.Het heeft dezelfde λ/2-fasevertraging voor apparaten met één golflengte.Vortexgolfplaat heeft optische polarisatie-eigenschappen.Afhankelijk van de polarisatietoestand van de invallende straal, kan deze worden gebruikt om vectorgepolariseerde straal of vortexstraal met spiraalfasegolffront te genereren, en kan de Gaussiaanse straal in TEM00-modus worden omgezet in Laguerre Gaussiaanse (LG) intensiteitsverdeling van "donuthole" (zie de technische beschrijving voor bovengenoemde optische eigenschappen).Vergeleken met traditionele optische veldcontrolemethoden hebben vortexgolfplaten de voordelen van hoge efficiëntie, stabiliteit, eenvoudige bediening en gespecialiseerde functionaliteit;De echte nulde-orde-karakteristieken helpen ook bij het bereiken van een lagere golflengtegevoeligheid, hogere temperatuurstabiliteit en een groter invalshoekbereik.

PB Axicon (PBA) is een sandwichstructuur gebaseerd op N-BK7 glassubstraat en Liquid Crystal Polymers (LCP) materiaal, gepresenteerd als een "voor- en achterglassubstraat, middelste LCP functionele filmlaag".In de LCP-laag vertoont de snelle asoriëntatie van vloeibare kristalmoleculen een equiperiodieke gradiëntverdeling langs de radiale richting van het substraat.Het heeft dezelfde oriëntatie op het gehele apparaatvlak λ/2 fasevertraging voor apparaten met één golflengte.Platte kegellenzen hebben polarisatiegerelateerde optische eigenschappen en kunnen worden gebruikt om cirkelvormige convergentie of divergentie van lichtbundels te bereiken, afhankelijk van de polarisatietoestand van de invallende bundel.Vergeleken met traditionele conische lenzen hebben onze platte conische lenzen een platte structuur zonder driedimensionale kegelpunt en zijn ze gemakkelijker te integreren;Tegelijkertijd hangt de structurele vorming van de kegelpunt af van de oriëntatieverandering van vloeibare kristalmoleculen, die verwerkingsnauwkeurigheid op micrometerniveau kunnen bereiken;Bovendien heeft het ook het kenmerk van een grote spreiding.

We bieden standaard vortexgolfplaten met werkgolflengten variërend van 405 tot 1550 nm, bestellingen m variërend van 1 tot 128, en standaard 1-inch platte kegellenzen met werkgolflengten van 532 nm, 633 nm, 1064 nm en afbuighoeken (halve hoeken) van 0,5 °, 1°, 2,0°, 2,3° en 4,7°.Naast standaardproducten ondersteunen we ook flexibele aanpassing van parameterspecificaties om de uiteenlopende behoeften van gebruikers in verschillende toepassingsscenario's te faciliteren.

Producteigenschappen

• Platte structuur, klein formaat, eenvoudig te integreren
• Zendelement met hoog energieverbruik
• Het controleproces van het optische vortexveld is eenvoudig te bedienen en heeft een hoge conversie-efficiëntie
• De diffractieve kegellens heeft een hoge precisie van de "kegeltip", een hoge diffractie-efficiëntie en een verstelbare ringbreedte en -diameter
• Geschikt voor hoogwaardige single-mode lasers

Standaard productmodel

Werkparameter

• Afbuighoek: de halve hoek van de convergentie- of divergentiehoek van de uitgaande straal, verkregen na het invallen van een gecollimeerde straal
• Conversie-efficiëntie: de verhouding tussen energie van de eerste orde en alle uitgaande lichtenergie in de Laguerre Gaussiaanse energiedistributie
• Nulde-orde proportie: de verhouding van nulde-orde spotenergie verkregen door lange brandpuntsdieptevorming tot alle uitgaande lichtenergie

Prestatiecurve

1.5 Lensarray-homogenisatoren

De homogenisator van de lensarray kan niet-gecollimeerde homogenisatie-effecten van verschillende vormen van multimode lasers bereiken.Het kan worden gebruikt voor bundelhomogenisatie in de richting van esthetische geneeskunde, achtergrondlichthomogenisatie in de richting van machinaal zicht en andere scenario's. Onze lensarray-homogenisator omvat een vlakke microlensarray en een vlakke plaat cilindrische lensarray.De microlensarray met vlakke plaat is een optisch element met vlakke plaat gebaseerd op het optische diffractieprincipe van vloeibare kristalpolymeren om homogenisatie en vormgeving van laserstralen te bereiken.Het is samengesteld uit een polymeerfilm en een enkele N-BK7-vensterplaat en gebruikt de array-faseverdeling op de vloeibaar-kristalpolymeerfilm om de functie van de microlensarray te bereiken.De vorm van de uitgaande straal houdt verband met verschillende parameters van de microlenseenheid.Door de faseperiode en contour van de microlenseenheid aan te passen, kunnen de divergentiehoek en de vlekvorm van de uitgaande straal flexibel worden geregeld, waardoor verschillende laseruniforme straal- en straalvormvereisten van verschillende vormen en afmetingen worden bereikt.Dit apparaat houdt verband met de polarisatietoestand van het invallende licht en bepaalt of het invallende licht rechts of links circulair gepolariseerd is, waardoor de straal kan divergeren of convergeren nadat hij door de lens is gegaan.Gebaseerd op het diffractieprincipe volgt de divergentie- of convergentiehoek van de lens sin θ=λ/P, waarbij λ de ontwerpgolflengte is, en p de radiale faseperiode van een enkele lens.Tegelijkertijd heeft de microlensarray een ontwerp met één golflengte, vrij van sferische aberratie, en is het invalsoppervlak gecoat met een antireflecterende coating, die een hoge doorlaatbaarheid en diffractie-efficiëntie heeft.Het kan op grote schaal worden gebruikt in verschillende systemen, zoals golffrontdetectie, optische energieverzameling en optische vormgeving.Het heeft een groot ontwikkelingspotentieel op het gebied van optische informatieverwerking, optische interconnectie, optisch computergebruik, beeldscanners, lichtveldcamera's, medische apparatuur, 3D-beeldvorming en weergave.De lensarray met platte kolom is een vlak optisch element gebaseerd op het diffractie-optiekprincipe van vloeibare kristalpolymeren om eendimensionale bundelvorming en homogenisatie te bereiken.Het is samengesteld uit dunne polymeerfilms en dubbele N-BK7-vensterplaten, en de eendimensionale array-faseverdeling op de dunne polymeerfilm bereikt de functie van kolomlensmatrix.Het modulatie-effect ervan op de straal houdt verband met de polarisatiekarakteristieken van de invallende straal en de parameters van de cilindrische lenseenheid: door de invallende straal aan te passen aan links circulair gepolariseerd licht (rechts circulair gepolariseerd licht), een rechts circulair gepolariseerde uitgaande straal (divergerend links circulair gepolariseerde uitgaande bundel) die eerst convergeert en vervolgens divergeert, kan worden verkregen, en de divergentie- of convergentiehoek volgt sin θ=λ/ p.Op basis van de formule is λ de ontwerpgolflengte, en p de faseperiode van de cilindrische lens.Door de faseperiode van de cilindrische lenseenheid aan te passen, kan de divergentiehoek van de uitgaande bundel flexibel worden geregeld, waardoor eendimensionale vormgevings- en homogenisatievereisten voor verschillende specificaties van bundels worden bereikt.Tegelijkertijd is de platte cilindrische lensarray ontworpen met een enkele golflengte, geen sferische aberratie, en is het invalsoppervlak bedekt met een antireflecterende coating, die een hoge doorlaatbaarheid en diffractie-efficiëntie heeft.De bovenstaande kenmerken zorgen ervoor dat platte cilindrische lensarrays een groot potentieel hebben op wetenschappelijke onderzoeksgebieden zoals beeldvorming, machinevisie en halfgeleiderlasercollimatie.

We bieden standaard microlens-arrays met een diameter van 25,4 mm, een microlens-brandpuntsafstand van 5 mm en 50 mm, de vorm van de uitgaande straal is vierkant en de werkgolflengten zijn 532 nm, 633 nm, 850 nm, 915 nm en 976 nm.Daarnaast bieden we ook maatwerkdiensten met meerdere specificaties, waaronder speciale afmetingen, werkgolflengte, straaldivergentiehoek, straalprofiel en andere indicatoren.

Producteigenschappen

• Platte structuur, klein formaat, eenvoudig te integreren
• Homogenisatie van het transmissietype met hoog energieverbruik
• Continue fase, hoge inschakelduur, hoge diffractie-efficiëntie en goed homogenisatie-effect
• Flexibiliteit op maat, uniforme vormopties en instelbare divergentiehoek
• Meer geschikt voor niet-collimatiehomogenisatie van multimode lasers

Standaard productmodel

Werkparameter

• Niet-uniform van uitgaande lichtvlek: wortel-gemiddelde-kwadraatafwijking van energie in het gebied waar de genormaliseerde energieverdeling van de lichtvlek meer dan 90% bedraagt
• Diffractie-efficiëntie: de energieverhouding in de regio met een genormaliseerde energieverdeling van meer dan 90% van de lichtvlek ten opzichte van alle uitgaande lichtenergie

Prestatiecurve

2. SLB-serie refractieve optische modules

2.1 Bessel-verwerkingskoppen

De Bessel-verwerkingskop is een optische module die wordt gebruikt voor laserverwerkingssysteemterminals, samengesteld uit refractieve en diffractieve optische elementen geïntegreerd in een metalen mechanische huls.Door het lichtveldcontrole-effect van de conische lens en het straalvormende effect van het dubbele telecentrische optische systeem kan het Bessel-stralen genereren die voldoen aan de eisen van laserverwerking.Bessel-verwerkingskop is geschikt voor single-mode lasers.De optische componenten zijn gemaakt van een substraat met hoge doorlaatbaarheid, dat een hoge energiebenuttingsgraad heeft.De compacte modulaire structuur is eenvoudig te integreren en heeft een goed aanpassingsvermogen aan verschillende laserverwerkingssystemen.Door een uniek optisch ontwerp kunnen zeer kleine afwijkingen worden bereikt.De grootte van de hoofdlob in het midden van de uitgaande lichtvlek is <Ø 2μm.Het kan kleine instortingen van de randen, kleine door hitte beïnvloede gebieden en niet-taps toelopende snijeffecten bereiken binnen een dieptebereik van 0,2 mm - 12 mm (inclusief maatwerk).Momenteel zijn er Bessel-bewerkingskopstandaarden ontworpen met een werkgolflengte van 1064 nm met een luchtbrandpuntsdiepte van 0,5, 1, 2, 4, 6 en 8 mm.Ze ondersteunen ook flexibele aanpassing van parameterspecificaties om de uiteenlopende behoeften van gebruikers in verschillende toepassingsscenario's te faciliteren.

Producteigenschappen

• Goedkeuring van een optisch substraat met hoge doorlaatbaarheid, met een hoge algehele doorlaatbaarheid
• Uniek optisch ontwerp, kleine aberratie, spotgrootte < 2 μm
• Zaagdiepte 0,2-12 mm, geschikt voor materialen van verschillende diktes
• Compacte module, groot aanpassingsvermogen en eenvoudige integratie
• Kleine randbreuk tijdens het snijden, geen tapsheid en een klein door hitte beïnvloed gebied

Standaard productmodel

2.3 F-theta-veldlenzen

F-theta-veldlens is een vlakke veldscanlens die optisch glas met hoge doorlaatbaarheid als substraat gebruikt en is samengesteld uit een lensgroep geïntegreerd in een mechanische schaal met een specifiek ontwerpschema.De hoogte van de gefocusseerde straal is f × θ (θ is de invalshoek van de invallende straal).De hoeksnelheid van de ingangsbundel is direct evenredig met de hoeksnelheid van de uitgangsbundel, waardoor de aftastspiegel met een constante hoeksnelheid kan werken.Het wordt vaak gebruikt om het vermogen van de randbundel om op de detector te vallen te verbeteren, het niet-uniforme licht op het fotogevoelige oppervlak van de detector te homogeniseren en de veldkromming en vervorming van het systeem te compenseren.De F-theta-veldspiegel kan bij gebruik een vlak veldbeeldvlak verschaffen, terwijl het regelcircuit aanzienlijk wordt vereenvoudigd.Het heeft de kenmerken van hoge transmissie, groot scanbereik, lage aberratie en lage F-theta-vervorming.Het heeft een groot ontwikkelingspotentieel op het gebied van microverwerking met gemiddeld en laag laservermogen, zoals markeermachines, graveermachines, laserprinters, faxmachines, drukmachines, laserpatroongeneratoren voor geïntegreerde halfgeleidercircuits en precisieapparatuur voor laserscannen.

Producteigenschappen

• Geschikt voor uiterst nauwkeurige materiaalverwerking en scantoepassingen
• Vlak beeldvlak met groot scanbereik
• Luchtspleetontwerp, ontwerp met lage aberratie
• Lage F-theta-vervorming

Standaard productmodel

2.3 Aanpassing van micro-/nano-optische componenten

Optische micronano-elementen, ook wel diffractieve optische elementen genoemd, verwijzen naar optische elementen die op verschillende manieren op een vlak substraatoppervlak worden vervaardigd om tweedimensionale structuren op micron- en nanometerschaal te produceren.Optische micro-/nano-elementen transformeren de invallende straal met de hoogste efficiëntie in elke vlekvorm.Volgens verschillende functies kunnen optische micro-/nanocomponenten in principe worden onderverdeeld in drie categorieën: apparaten voor bundelvorming, bundelsplitsers en homogenisatoren.Directe laserschrijftechnologie is een van de belangrijkste technologieën voor de productie van optische micro-/nanocomponenten.Er kunnen verschillende structuren worden bereikt door de vermogensdichtheid, de bundelgrootte en de polarisatietoestand van de belichtingsbundel te moduleren.Op basis van het productieproces van micro-/nanoproducten met vloeibare kristallen kunnen we momenteel verschillende soorten micro-/nano-optische componenten met vloeibare kristallen bereiden met werkgolflengten in het bereik van 400-2000 nm.Op basis van verschillende structuren kan de minimale kenmerkgrootte 5-0,2 μm bereiken.De fasestructuur kan flexibel worden verwerkt en kan in principe een eendimensionale of tweedimensionale fasestructuur voorbereiden.Het apparaat ondersteunt ook meerdere diktes en openingen in termen van externe afmetingen.
