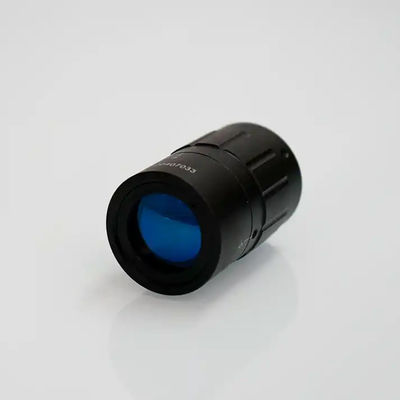

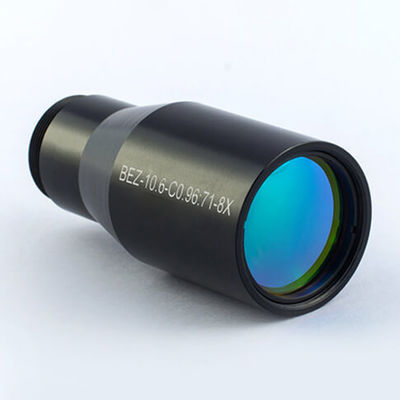

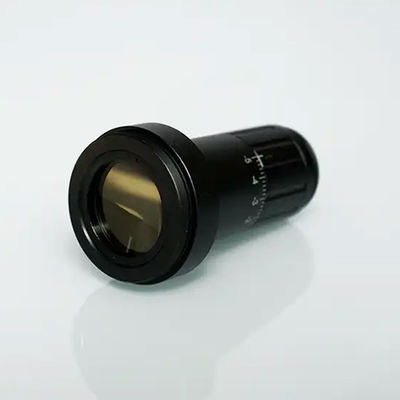

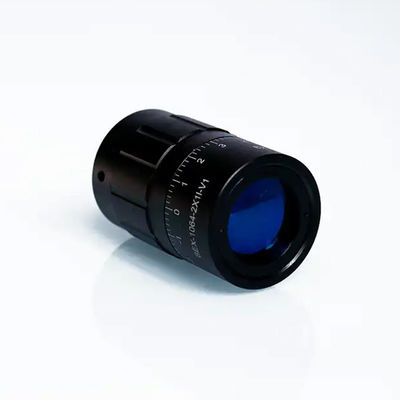

10,6um vaste CO2-straalexpander / 10,6um verstelbare straalexpanders

Er zijn 2 soorten beam expanders: vaste en verstelbare beam expanders.Bij de vaste bundelexpanders is de afstand tussen de twee lenzen in de bundelexpander vast, maar de afstand tussen de twee lenzen in de verstelbare bundelexpanders is instelbaar.Het lensmateriaal is ZeSe, waardoor het rode licht door de bundelexpander kan gaan.

We bieden 3 soorten beam expanders: vaste beam expanders, zoom beam expanders en gemotoriseerde beam expanders op verschillende golflengten van 266 nm, 343-355 nm, 405 nm, 633 nm, 515-545 nm, 808-980 nm, 1030-1090 nm, 155 nm, 1850-1980 nm , 10,6um.Andere golflengten en op maat ontworpen bundelexpanders zijn op aanvraag verkrijgbaar.Voor meer informatie kunt u gerust contact met ons opnemen.

De specificaties van de lenzen die in de beam expanders worden gebruikt zijn:

• Materiaal: BK7 fijngegloeid, gesmolten silica en ZnSe afhankelijk van de lasergolflengte.

• Diameter: -0,1 mm

• Dikte: ±0,1 mm

• Vlakheid: /4

• Oppervlaktekwaliteit: 60-40 krasgraven

• Coating: HR diëlektrische coatings R > 99%

Beschrijving van onderdeelnummer: BEST-xxx-yy-T-AA
BEST --- BEST-serie straalexpanders, zoomstraalexpanders.
xxxx ------- lasergolflengte: 10,6 betekent 10,6 um, 532 betekent 532 nm, 633 betekent 633 nm.
yy --------- expansieverhouding (vergroting) in tijden
T ---------- type: T betekent verstelbare/diverse/zoombundelexpander;Geen betekent een vaste straalexpander.
AA -------- speciaal doel.
Voorbeeld:

BEST-10.6-3: 10,6um vaste straalexpander, 3x.
BEST-10.6-3.5T: 10,6um zoombundelexpander, max.3,5x.

We kunnen de volgende afkortingen in de tabellen gebruiken: WL=golflengte, MAG=vergroting, CA=helder diafragma, CA1=invoer helder diafragma, CA2=uitvoer helder diafragma, D1=invoerdiameter, D2=uitvoerdiameter, L1=totale lengte van straalverbreder, M1=aansluiting of montageschroefdraad, D=diameter.

(1) Vaste straalexpanders

BEST-W-serie CO2-laserstraalexpanders

BEC-serie 10,6um vaste straalexpanders

SEH-serie 10,6um-expanders met vaste straal

(2) Verstelbare straalexpanders

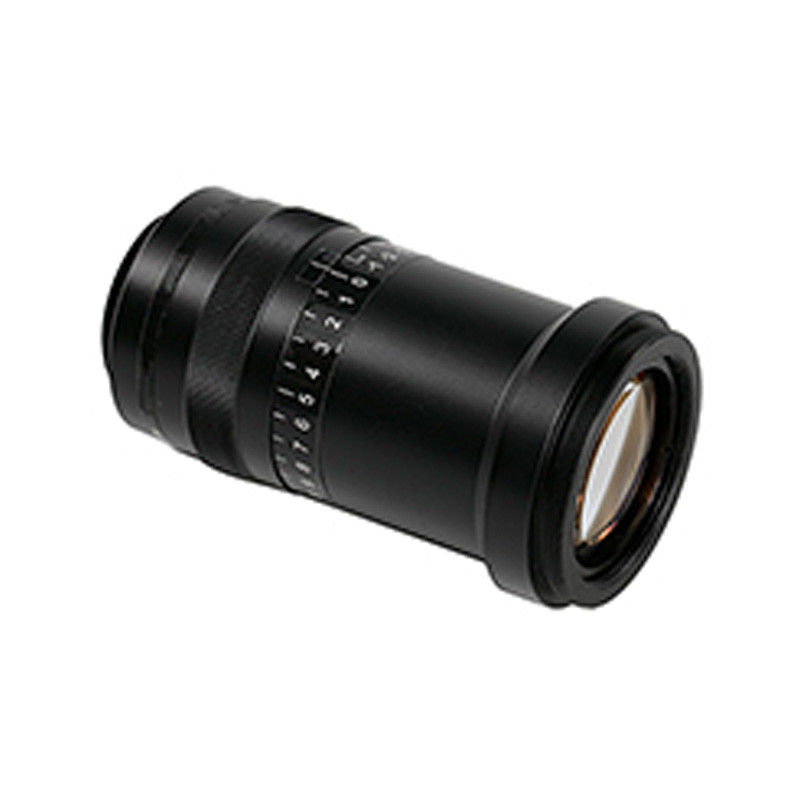

BEST-C-serie 10,6um verstelbare straalexpanders

BEST-W-serie straalexpanders

Deze straalexpanders zijn speciaal ontworpen voor grote laserstralen.Het veranderen van de afstand tussen twee lenzen in de bundelexpander kan de bundelpergentie verlagen om een ​​betere collimatie van de laserbundel te verkrijgen.Als ze worden gebruikt voor een laserstraal met een groot bereik, kunt u het binnenlichaam draaien om de afstand tussen de twee lenzen te vergroten en vervolgens een betere collimatielaserstraal te verkrijgen.Het materiaal is ZnSe en daardoor kan het rode licht door de bundelexpander gaan.

(3) Zoombeam-expanders uit de BXZ-serie

Specificaties

• Voor collimatie van CO2-laservermogen <1,5 kW/cm2

• Variabele vergrotingen 2X-8X

• Galilei-ontwerp

• Instelbaar percentage

Meer zoombundelexpanders zijn op aanvraag verkrijgbaar.Stuur ons een e-mail voor meer informatie.

(3) Krachtige CO2-laserstraalexpanders

A: Compacte straalexpanders uit de CBE-serie

De krachtige straalexpander heeft een schuif- en vergrendelfocusinstelling.Normaal gesproken wordt dit tijdens de productie op oneindig ingesteld.Als een klant dit echter moet aanpassen aan zijn systeem, moet de uitgang worden gekoppeld aan een verstelbare buis, zodat ook deze kan worden aangepast om een ​​totale vaste lengte te behouden.Houd er rekening mee dat de diameter van uw invoerbundel niet groter mag zijn dan tweederde van de invoeropening.Het uitgangsheldere diafragma is hetzelfde voor alle vergrotingen, 25 mm.Als de diameter van uw uitgezette straal 14,5 mm tot 22 mm bedraagt, kan het toegestane ingangslaservermogen oplopen tot 500 W.Het invoeruiteinde heeft een M29 x 1,0 buitendraad en de uitvoer heeft dezelfde binnendraad, zodat er draadadapters in passen voor koppeling aan andere.

B: Beamexpanders uit de SBE-serie

De SBE-serie straalexpanders is ontworpen voor gebruik met CO2-lasers met een (relatief) kleine straaldiameter, tussen de grenzen van ongeveer 2 mm tot 12 mm, en voor vermogensniveaus tot 1 kW CW.SBE-eenheden kunnen worden gebruikt om de straalgrootte te vergroten en de laserpergentie dienovereenkomstig te verminderen.Er is een breed scala aan vergrotingen beschikbaar om de beste prestaties uit de laser te halen.De SBE-serie bundelexpanders is van het Galilese type, met twee ZnSe-lenzen.De lenzen zijn gemaakt van ZnSe van laserkwaliteit en behandeld met antireflectiecoatings met ultralage absorptie voor 10,6 μm.Alle modellen zijn uiterlijk identiek.Het scherpstelbereik loopt van -10 meter, via oneindig, tot +1,6 meter.Het is in de fabriek gekalibreerd van oneindig tot +2 meter focusbereik.Houd er rekening mee dat de aangegeven focus geometrisch is en dat de werkelijke stroomafwaartse positie van de straal afhangt van de parameters van de laserstraal.Het focusmechanisme is van het type met geactiveerde schuif, en bediening van de focusring bepaalt de positie van de uitgangslens in een lineaire, niet-roterende zin.Dit mechanisme vermindert de straalafwijking die gewoonlijk optreedt bij roterende focusmechanismen.

De straalexpanders uit de SBE-serie kunnen worden gebruikt om de straalpergentie te verminderen en om zeer hoge energiedichtheden te bereiken met een vrij laag laservermogen.Als het model SBE/60 plus een TF25-focusseringslens bijvoorbeeld wordt gebruikt met een Synrad-laser van 10 W, zou dit bij de focus een energiedichtheid van ongeveer 20 kW/mm² genereren.Typische toepassingen voor de straalexpanders uit de SBE-serie met lasers met laag vermogen zijn onder meer het boren van gaten in kunststoffen, het snijden van papier en karton, het snijden van kunstvezelmateriaal en rubber, en het graveren van decoratieve houten platen.Net als andere straalexpanders kan de SBE-serie een consistente straalkwaliteit over lange afstanden bieden.Ze kunnen worden gebruikt in combinatie met CO2-lasers met een gemiddeld vermogen (enkele honderden watts) om grote snijbedtoepassingen mogelijk te maken, zoals de verwerking van zeildoek.

C: BE25-serie straalexpanders

>De BE25-serie straalexpanders is ontworpen voor gebruik met CO2-lasers tot 2 kW CW-vermogen.De units zijn watergekoeld en voorzien van een scherpstelmechanisme met schuifregelaar om het dwalen van de straal tijdens het scherpstellen te verminderen.Door de bundelpergentie te verminderen en de gebruiker controle te geven over de lopende bundelkarakteristieken, kunnen deze industriële laserbundelexpanders de systeemprestaties verbeteren, vooral in grote bewegende optische systemen.

Technische specificaties:

Type: Volledig gecorrigeerd Galileïsch type, met ZnSe-lenzen.Constructie: aluminiumlegering, zwart geanodiseerd.Lenzen gemonteerd met indiumdraad om de warmteoverdracht te bevorderen.Koeling: Water- (of lucht)gekoeld, via 8/6 fittingen.Scherpstelbereik: van oneindig tot 2,8 meter.Gekalibreerd.Beam dwaalt af tijdens het scherpstellen: 2 boogminuten over het volledige bereik.Uitvoer helder diafragma: 35 mm diameter.Montage: Via standaard koppelring van 52,0 dia x 1,5 steek.

Het bediende schuifmechanisme drijft de uitgangslens in een lineaire beweging aan, waardoor de straalafwijking die kan optreden bij roterende mechanismen wordt verminderd.De geometrische focusinstelling is gekalibreerd van 2,8 m tot oneindig.Houd er rekening mee dat de taillepositie van de stroomafwaartse straal afhangt van de kenmerken van de laserstraal en van de focusinstelling.De geometrische focus is gekalibreerd voor een vlakke golfinvoer.De specifieke toepassingen voor de BE25-serie beam expanders zijn te talrijk om op te noemen.Over het algemeen worden ze door veel systeemintegrators gebruikt in snijsystemen met bewegende optica, rasterwalsverwerking met lang bed en een verscheidenheid aan systemen waarbij een gecontroleerde straal en een verhoogde gefocusseerde energiedichtheid wenselijk zijn.

D: BE38-serie straalexpanders

De BE38-serie straalexpanders is ontworpen voor gebruik met CO2-lasers met hoog vermogen/grote straaldiameter tot 3 kW vermogen CW.Deze Galilean-bundelexpanders maken gebruik van twee ZnSe-lenselementen gemaakt van ZnSe van laserkwaliteit en behandeld met antireflectiecoatings met ultralage absorptie voor maximale belastbaarheid.Beamexpanders uit de BE38-serie maken gebruik van een geactiveerd focusmechanisme om de straalverspreiding tijdens het scherpstellen te verminderen.De units zijn watergekoeld.Het gebruik van deze bundelexpanders kan de systeemprestaties verbeteren door de verreveldpergentie van de bundel te verminderen en door controle te bieden over de lopende bundelparameters.

Technische specificaties:

Type: Volledig gecorrigeerd Galileïsch type, ZnSe-lenzen.Constructie: aluminiumlegering, zwart geanodiseerd.De lenzen zijn gemonteerd met indiumdraad om de warmteoverdracht te bevorderen.Koeling: watergekoeld via 8/6 fittingen.Scherpstelbereik: van oneindig tot 2,8 meter.Gekalibreerd.Uitvoer helder diafragma: 57 mm diameter.Ingang vrij diafragma: 38 mm diameter.Montage: via een connectorring van 70,0 mm x 1,5 steek.Beam dwaalt af tijdens het scherpstellen: 2 boogminuten over het volledige bereik.

Het bediende schuifmechanisme zorgt ervoor dat de uitgangslens lineair wordt verplaatst wanneer de focusregelring wordt gedraaid.Dit vermindert de straalafwijking die kan optreden bij roterende focusmechanismen.De geometrische focuspositie is gekalibreerd van 2,8 meter tot oneindig.Houd er rekening mee dat de stroomafwaartse taillepositie van de straal in het algemeen zal verschillen van de geometrische focusinstelling.De geometrische focus is gekalibreerd voor een vlakke golfinvoer.

E. Modulaire bundelexpanders

De modulaire serie CO2-laserstraalexpanders biedt een breed, veelzijdig scala aan afmetingen en vergrotingen voor laboratorium- en algemeen industrieel gebruik met lasers tot 1 kW CW-laservermogen.Het assortiment bestaat uit een reeks uitvoersecties, die het hoofdgedeelte van de straalexpander vormen, met uitvoerdiameters van 25 mm tot 90 mm.Ingangslenseenheden kunnen op de hoofdbehuizing worden aangesloten en vormen zo de complete bundelexpander.

• Technische specificaties (alle modellen):

• Lenzen: ZnSe van laserkwaliteit met antireflectiecoatings met ultralage absorptie.

• Behuizingen: aluminium HE30, zwart geanodiseerd.

• Uitvoer helder diafragma: Gedefinieerd door aanduiding, bijv. "OP50" heeft een helder diafragma van 50 mm.

• Ingang vrije opening: Gedefinieerd door aanduiding, bijv. "IP14" heeft een vrije opening van 14 mm.

• Vergroting: Gedefinieerd door aanduiding, bijv. OP50 plus IP10 hebben als combinatie een vergroting van 50/10 = x5.

• Prestaties: Minder dan λ/20 resterende sferische aberratie.

Opmerking: lengtes "L" vermeld bij oneindige focus

Uitwisselbaarheid

De twee grotere 'IP'-eenheden met de aanduiding IP20 en IP25 mogen alleen worden gebruikt met OP70- of OP90-behuizingen.Anders passen alle IP-units op alle OP-units.Om IP20/IP25 in de OP70/OP90-behuizingen te passen, wordt een adapterhuls verwijderd.

Invoer eenheden

De grootte en vorm van de 'plug-in' invoereenheden gelden voor IP-aanduidingen van IP3.3 tot IP14.De twee grotere invoereenheden IP20 en IP25 worden in de volgende afbeeldingen van buitenaf weergegeven.Deze mogen alleen worden gebruikt met OP70 of OP90.Beschikbare modellen vindt u in de volgende tabel.

(4) Bevestiging voor straalexpander

De beugels voor de beam expander worden gebruikt voor het bevestigen van een beam expander, rode pilotdiode en spiegels met de schroef M22x0,75 mm.Ze zijn 4D verstelbaar voor optische uitlijning onder hoeken en posities.

• Model: SMH-13-048

• 4D verstelbaar (verstelbaar op 4 assen) (verplaatsing in X- en Y-richting ±2 mm, kanteling in X- en Z-richting ±4 graden)

• Geschikt voor de beam expander met een schroef van M22x0,75mm

• Afmeting: 60x60x45mm

Op maat gemaakte balkexpanderbevestigingen zijn op aanvraag verkrijgbaar.
