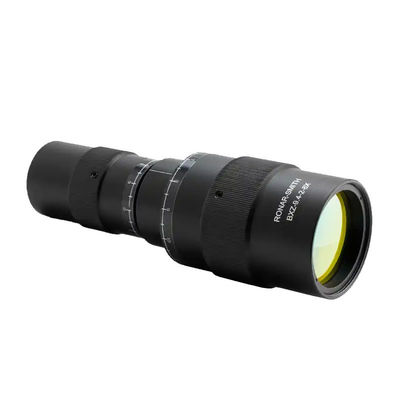

343-355nm, 515-532nm of 1020-1070nm Zoom Beam Expanders

We bieden 3 soorten straalvergroters aan: vaste straalvergroters, zoomstraalvergroters en gemotoriseerde straalvergroters met verschillende golflengten van 213 nm, 266 nm, 343-355 nm, 405 nm, 633 nm, 515-545 nm, 808-980 nm,1030-1090 nmVoor meer informatie kunt u contact met ons opnemen.

We kunnen de volgende afkortingen gebruiken in de tabellen: WL=golflengte, MAG=vergroting, CA=klar diafragma, CA1=invoerklar diafragma, CA2=uitvoerklar diafragma, D1=invoerdiameter, D2=uitvoerdiameter,L1=totale lengte van de straalvergroters, M1 = verbindings- of bevestigingsdraad, D = diameter.

BEAL-serie 355/532/1064nm zoomstraalvergroters

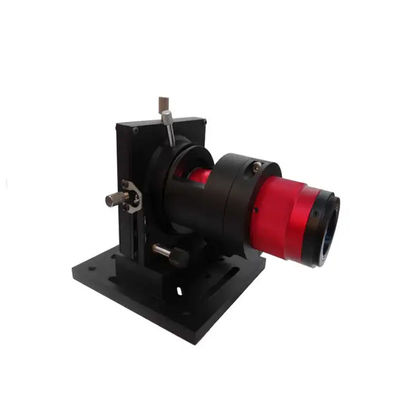

BEAL-serie gemotoriseerde zoomstraalvergroters

BEAL is een zoombeam expander ontworpen voor geautomatiseerde toepassingen.Bestuurder en alle motoren zijn geïntegreerd in de behuizing van de balk expander waardoor het compact en handig voor gebruikEen hoge richtingsstabiliteit (< 0,1 mrad) en een snelle vergrootingssnelheid (1 sec van 1x tot 6x) bieden een geschikte prestatie voor industriële toepassingen met hoge precisie en hoge snelheid.

Kenmerken

• Ontwerp met minimale afwijking

• Plug & play-oplossing (inclusief controller)

• Geschikt voor ultrasnelle picoseconde- en femtosecondelasers

• Directe besturing met behulp van microcontrollers en ingebedde systemen

• Laserschade drempel tot 100mJ/cm2 @ 1064nm, 10ps, 400kHz

• Aangepaste golflengten zijn verkrijgbaar in het bereik van 250-3000 nm

Standaard specificaties:

BEAL-serie zoomstraalvergroters

Zoomstraalvergroters zijn ideaal voor systemen waarbij verschillende vergrotingen en een nauwkeurige controle van de laserstraalpergentie vereist zijn.We bieden Galilean type zoom beam expander met hoge LIDT AR coatings die spookreflecties minimaliserenOnze zoomstraalvergroters maken het mogelijk om vergroting en pergentie afzonderlijk aan te passen.

Kenmerken

• Hoge wijzingsstabiliteit (< 1 mrad)

• Individuele verslagen van de parameters van balk-ellipticiteit, M2 en wijzingsstabiliteit

• Montage-adapters bij de invoer, de uitvoer en het midden zijn op aanvraag beschikbaar

• Verlengde levensduur en LIDT voor UV-toepassingenBeschikbaar golflengtebereik: 266 ¢ 1064 nm

• Beschikbare uitbreidingen: 1x-4x of 2x-8x

• Materiaal van de lens: UVFS

• Vervorming van het overgedragen golffront, P-V: < λ/4 @ 632,8 nm

• Algemene transmissie: >97%

• Montage draad: SM1

• LIDT: > 10 J/cm2 @ 1064 nm, 10 ns, 10 Hz

* Maximale diameter van de ingangsstraal die een beperkte diffractieprestatie garandeert.

YAG-laserzoomstraalvergroters (266nm, 355nm, 532nm, 1064nm)

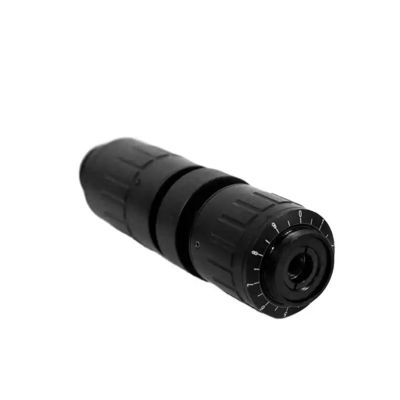

1. STS-serie YAG-laser-zoomstraalvergroters (266/355/532/1064nm)

• voor collimatie van hoogvermogen lasers

• variabele vergroting van 1x tot 8x

• Extra 8 "klik in plaats punten" garantie beste

• reproductie van vergroting

• hoge wijzingsstabiliteit < 1 mrad

• Galileo-ontwerp

• beschikbaar met en zonder verstelbare pergeentie

• UV-straalvergrotingsapparaat, volledig gemaakt van kwartsmateriaal

• max. uitgangspupil, afhankelijk van het model f30 mm of f50 mm

Onze zoomstraalvergroters (of variabele straalvergroters genoemd) zijn zeer gecorrigeerde 4-lens elementen systemen.de vergrootingsinstelling en de pergeensinstelling zijn onafhankelijk van elkaarBovendien blijft de totale lengte van de straalvergroters constant tijdens het zoomen en/of het instellen van de pergentie.voor afstandsbedieningIn de eerste plaats hebben we een gemotoriseerde versie van onze zoomstraalvergroters ontwikkeld, met een motoradapter om de mechanische opstelling van de vergroting te bedienen.

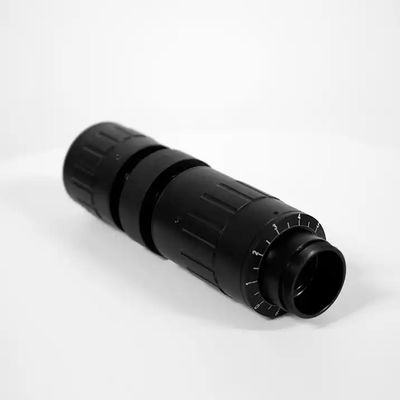

2BEST-W-serie YAG laser zoom beam expander (266/355/532/1064nm)

We zijn trots om ons nieuwe product te presenteren. Het is speciaal ontworpen om te voorzien in de verschillende variabele vergroting van 2x tot 8x. Het bestaat uit verstelbare perge.Deze straalvergroters zijn hoofdzakelijk bestemd voor NdYAG, groene en UV-lasers bieden diffractiebeperkte prestaties bij een golflengte van 1064 nm.

• Voor collimatie van laservermogen < 500 kW/cm2

• Variabele vergrotingen 2x-8x

• Galilei-ontwerp

• Verstelbare pergeentie

STS-serie 1550nm zoomstraalvergroters

Het materiaal is gesmolten silica.

STS-serie 1850-1980nm Zoom Beam Expanders

Het materiaal is gesmolten silica

BEST-W-serie 9.4um & 10.6um CO2 laser zoom beam expander

• Voor collimatie van CO2-laservermogen < 1,5 kW/cm2

• Variabele vergrotingen 2X-8X

• Galilei-ontwerp

• Verstelbare pergeentie
