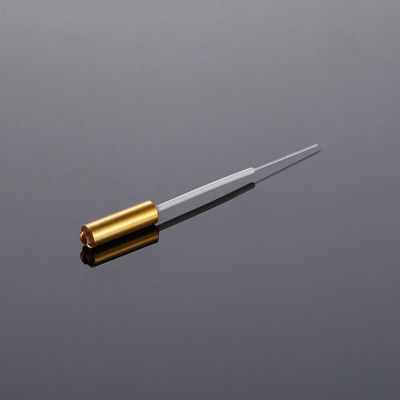

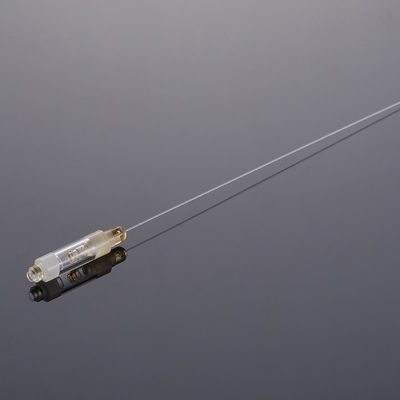

High Power Collimator / High Power MM Large Beam Collimator

High Power Collimator / High Power MM Large Beam Collimator
High Power Collimator / High Power MM Large Beam Collimator High Power Collimator / High Power MM Large Beam Collimator High Power Collimator / High Power MM Large Beam Collimator High Power Collimator / High Power MM Large Beam Collimator

Grote Afbeelding :  High Power Collimator / High Power MM Large Beam Collimator

Productdetails:
Plaats van herkomst: China
Merknaam: Sintec Optronics
Modelnummer: HC- en HPMC-serie
Betalen & Verzenden Algemene voorwaarden:
Levertijd: Voorraad
Betalingscondities: T/T via bank
Contact

High Power Collimator / High Power MM Large Beam Collimator

beschrijving
Markeren:

collimator

,

Beamcollimator

,

High Power Collimator

High Power Collimators en High Power MM Large Beam Collimators



Collimatoren zijn apparaten die licht dat uit een optische vezel komt collimeren/focussen tot een gewenste straaldiachter of vlekgrootte.Dus ze kunnen plekgroottes tot een paar micron bereiken.Optimale prestaties voor langdurig gebruik worden gewaarborgd door de fabrieksset en geteste lensbalans.Typische toepassingen kunnen zijn gebruik met vezelgekoppelde lasers- - - - - - - - - -

Kenmerken

Hoog verwerkingsvermogen
Hoge uitstervingsgraad
Laag invoegverlies
Hoog rendementverlies
Hoge milieustabiliteit

Toepassingen

Onderzoek
Vrije ruimtecommunicatie
Lasers met vezels
Optische vezelcomponenten
PM-componenten
Vrije ruimtecommunicatie

1. HC & HPMC serie High Power Collimatoren

  Eenheid STOZ-HC-06 STOZ-HC-31 STOZ-HC-48 STOZ-HC-55 STOZ-HPMC-06 STOZ-MMC*
Collimatortype   Collimator met hoog vermogen (HC) Collimator met hoog vermogen (HC) Collimator met hoog vermogen (HC) Collimator met hoog vermogen (HC) Hoogvermogende polarisatiehoudende collimator (HPMC) Multi-moduscollimator (MMC)
Centrale golflengte nm 1064 1310 1480 1550 1064 850, 980, 1064, 1310, 1480, 1550
Operationeel golflengtebereik nm ± 20 ± 20 ± 20 ± 20 ± 20 ± 30
Nominale balkdiameter mm 0.4,0.5, 0.9 of Specificeer 0.4,0.5 of Specificeer 0.4,0.5 of Specificeer 0.4,0.5 of Specificeer 0.4,0.5, 0.9 of Specificeer
Werkafstand mm 50 of Specificeer 5 of Specificeer 5 of Specificeer 5 of Specificeer 50 of Specificeer 5 of Specificeer
Typ. Invoegverlies dB 0.2~0.4 (bij 50 mm WD) 0.2 (bij 5 mm WD) 0.2 (bij 5 mm WD) 0.2 (bij 5 mm WD) 0.2~0.4 (bij 50 mm WD) 0.2 (bij 5 mm WD)
Max. Invoegverlies dB 0.5 (bij 50 mm WD) 0.3 (bij 5 mm WD) 0.3 (bij 5 mm WD) 0.3 (bij 5 mm WD) 0.5 (bij 50 mm WD) 0.25 (bij 5 mm WD)
Min. Terugkeerverlies dB 50 50 50 50 50 35
Typ. Uitstervingspercentage dB - - - - 25 -
Min. Uitstervingspercentage dB - - - - 22 -
Max. PDL dB 0.02 0.02 0.02 0.02 0.02 -
Max. optisch vermogen (CW) W 3, 5, 10, 20, 30 of Specificeer Drie.5, 10, 20 of Specificeer 3, 5, 10, 20 of Specificeer 3, 5, 10, 20 of Specificeer 3, 5, 10, 20, 30 of Specificeer 0.5
Vlakken   1 - HI 1060 1 - SMF-28e 1 - SMF-28e 1 - SMF-28e 1 PM 980 Panda
2 ¢ PM 10/125 NA 0.08
3 ¢ PM 15/130 NA 0.08		 Multimode vezels 62.5/125 of 50/125
Max. trekbelasting N 5 5 5 5 5 5
Werktemperatuur °C -5 tot +70 -5 tot +70 -5 tot +70 -5 tot +70 -5 tot +70 -5 tot +70
Bergingstemperatuur °C -40 tot +85 -40 tot +85 -40 tot +85 -40 tot +85 -40 tot +85 -40 tot +85

  • Voor MMC: bovenstaande specificaties zijn voor apparaten zonder connector.

2. STOZ-MMLBC-serie High Power MM Large Beam Collimators

Deelnummer Eenheid STOZ-MMLBC-06-20-B-10-4-2-3
Centrale golflengte (λc) nm 1064 of Specificeer
Operationeel golflengtebereik nm ± 20
Nominale uitgangsstraal Dia. mm 2.0+/-0.8@ meer dan 5~10 mm van het uitvoeroppervlak
Typ Transmissie - 98%
Min. Transmissie - 95%
Typ. Isolatie van de piek dB 30 tot 35
Min. Terugkeerverlies dB 25
Max. optisch vermogen (CW) W 20, 50 of Specificeer
Max. Straalverschillenhoek (volle hoek) mrad 45
Min. Ellipticiteit - 0.92
Max. trekbelasting N 5
Buitenverpakkingsmateriaal   Roestvrij staal/aluminium
Werktemperatuur °C -5 tot +70
Bergingstemperatuur °C -20 tot +85

  • Voor speciale pulsapplicaties, raadpleeg ons.

  • Het materiaal moet aan de RoHS-normen voldoen.

  • De werkelijke afmetingen kunnen verschillen van de bovenstaande tekening als gevolg van verschillende eisen, zie zendingsgegevensblad

Informatie over bestellingen
